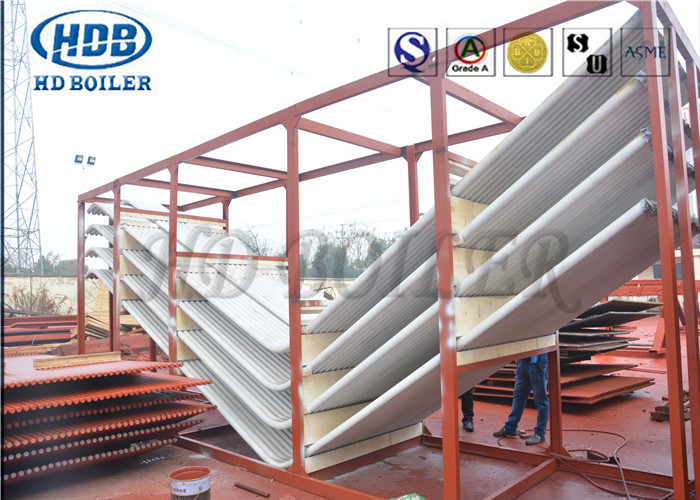

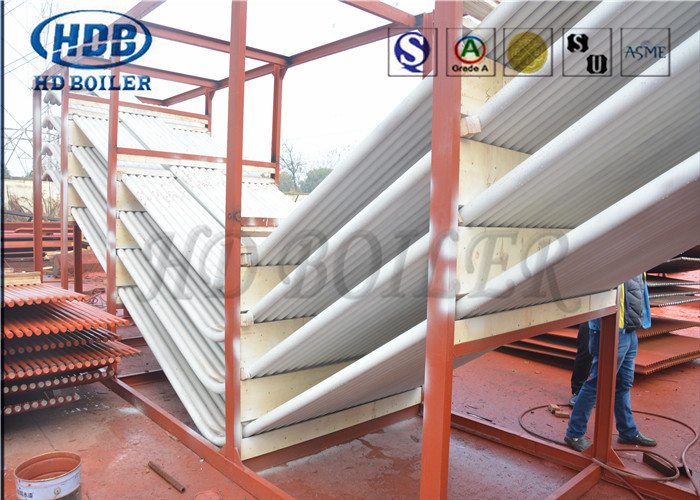

پانل آب دیواری غشا

قطعات یدکی دیگ بخار غشایی، پانل دیواره عقب، جوشکاری قوس زیر پودری برای نیروگاه زغال سنگ

معرفی محصول

پانل های دیواره آب با پین معمولاً به صورت عمودی روی دیواره داخلی کوره قرار می گیرند، عمدتاً برای جذب گرمای تابشی ساطع شده توسط شعله و گاز داغ در کوره استفاده می شود. این نوع اصلی سطح گرمایش تبخیری انواع دیگ های بخار مدرن و جزء اصلی حلقه گردش آب دیگ بخار است. به دلیل خنک کردن و محافظت از دیواره کوره، به این نام خوانده می شود.

دیواره آب در اصل به گونه ای طراحی شده بود که گرم نشود، بلکه کوره را از آسیب های ناشی از دمای بالا خنک کند. بعدها، به دلیل عملکرد تبادل حرارت خوب آن، به تدریج جایگزین درام بخار به عنوان قسمت اصلی گرمایش دیگ بخار شد.

سطح گرمایش تبخیری، که روی دیواره داخلی محفظه دیگ بخار قرار دارد و از لوله های موازی زیادی تشکیل شده است. عملکرد دیواره آب جذب گرمای تابشی شعله یا گاز داغ در محفظه کوره، تولید بخار یا آب گرم در لوله و کاهش دمای دیواره کوره برای محافظت از دیواره کوره است. در یک دیگ بخار با ظرفیت بزرگ، دمای شعله در کوره بسیار بالا است، شدت تابش حرارتی بسیار زیاد است.

چهل تا پنجاه درصد یا بیشتر از گرمای دیگ بخار توسط دیواره آب جذب می شود. به جز چند دیگ بخار با ظرفیت کم، دیگ های لوله آب مدرن، دیواره خنک کننده آب را به عنوان سطح اصلی گرمایش تبخیر در نظر می گیرند.

شرح:

پانل های دیواره آب در دیگ های بازیابی حرارت زباله استفاده می شوند. ما پانل های دیواره آب تولید می کنیم. اینها از لوله های فولادی کربنی مطابق با نقشه ها و مشخصات مشتری ساخته می شوند. مراقبت ویژه ای برای بیضی بودن و نازک شدن در قسمت خمیده، در طول ساخت انجام می شود.

ما در حال تولید و عرضه طیف گسترده ای از پانل های دیواره آب هستیم. لوله های ارائه شده توسط ما به گونه ای شناخته شده اند که در برابر فشار داخلی زیادی مقاومت می کنند، زیرا یک نوار مداوم از مواد باله به صورت مارپیچ روی لوله پیچیده می شود. این لوله ها به گونه ای شناخته شده اند که گرما را به طور یکنواخت تأمین می کنند که منجر به افزایش خروجی گرما می شود.

عملکرد اصلی پانل های دیواره آب در دیگ بخار، جذب گرمای تولید شده توسط شعله یا دودکش با دمای بالا و تولید بخار یا آب گرم در لوله ها است، از این رو دمای محفظه را کاهش می دهد.

مزایای دیواره آب غشایی

1). برای تضمین نشت ناپذیری دیواره کوره و کاهش نشت هوا از محفظه احتراق.

2). برای دستیابی به خنک کننده کامل آب محفظه احتراق، و دیواره آب غشایی لوازم جانبی دیگ بخار برای جلوگیری از کک شدن در شرایط آتش سوزی تکمیلی مفید است.

3). ظرفیت ذخیره حرارتی کم است، گرم شدن محفظه احتراق سریع است و خنک شدن نیز سریع است، که می تواند زمان خنک شدن راه اندازی و خاموش شدن کوره دیگ بخار را کوتاه کند.

4). خوب است که دیواره خنک شده با آب از بالا پشتیبانی شود و می تواند بار چارچوب دیگ بخار را کاهش دهد، که برای آویزان شدن مفید است.

5) در مقایسه با لوله های بدون پوشش، دیواره آب غشایی ظرفیت جذب گرما را در لوله ها بهبود می بخشد.

6) دیواره آب غشایی دیگ بخار مستقیم کارخانه می تواند درجه ترکیب اولیه قطعات دیگ بخار را بهبود بخشد و حجم کار نصب را کاهش دهد.
