لوله پانل دیواری آب برای نیروگاه های برق
Product Details
| کارایی: | بالا | درخواست: | دیوارهای دیگ بخار |
|---|---|---|---|
| مواد: | فولاد | مقاومت در برابر فشار: | بالا |

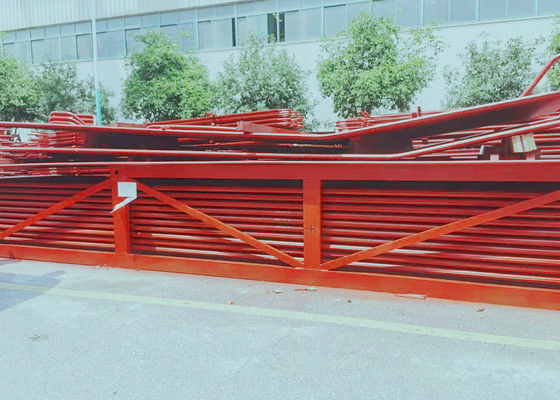

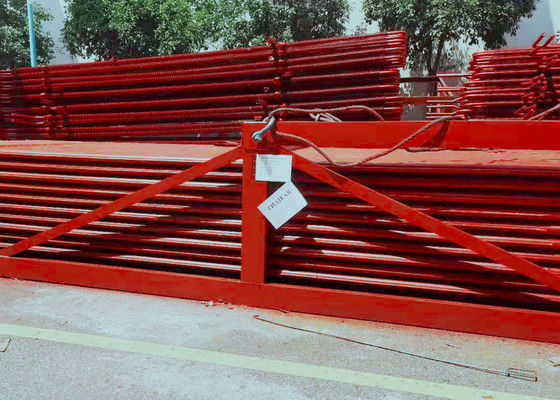

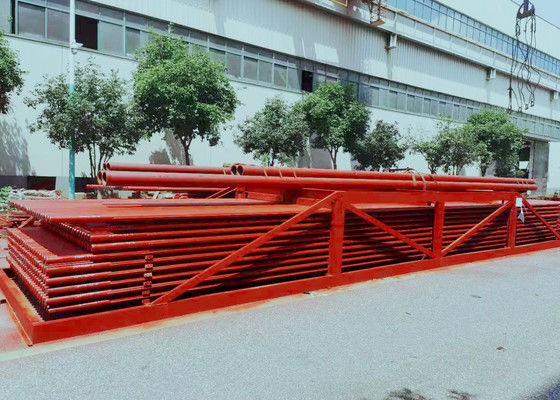

| بسته بندی: | قاب آهنی | سوخت: | زغال سنگ / گاز / زغال سنگ / گرمای آب |
| برجسته کردن |
پانل دیواری آب دیگ آب گرم,پانل دیواری آب دیگ بخار نیروگاه,لوله دیواری دیگ بخار غشا |
||
Product Description
نیروگاه گاز آب گرم دیواره غشا پانل کارایی بالا
ویژگی های پنل دیواری آب
1گزارش محاسبات قدرت با اطلاعات مواد استفاده شده
2. 100% NDT ((بررسی غیر مخرب) گزارش صفحه فولادی، لوله و میله جوش؛
3. گزارش بازرسی 100٪ اشعه ایکس (طرح جوش): برای اطمینان از کیفیت کل دیگ
4گزارش آزمایش هیدرولیک: اطمینان از فشار کار استاندارد و ایمنی
جزئیات محصول پنل دیواری آب

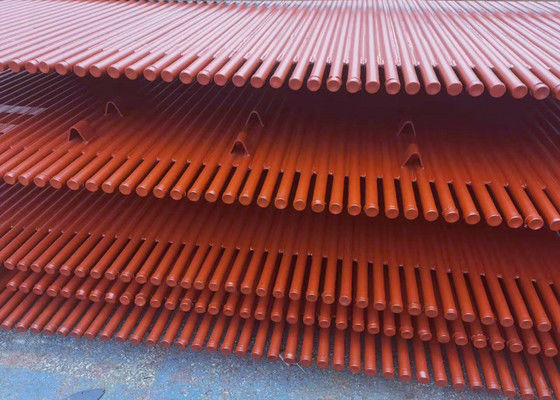

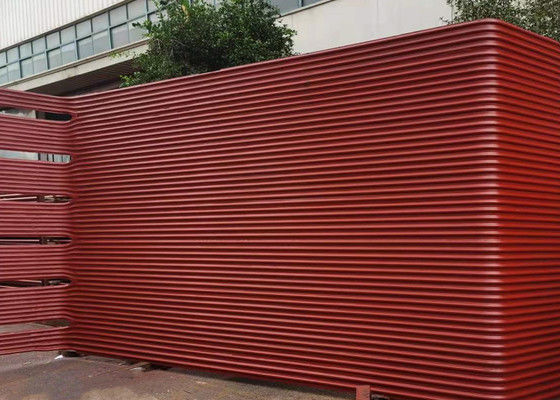

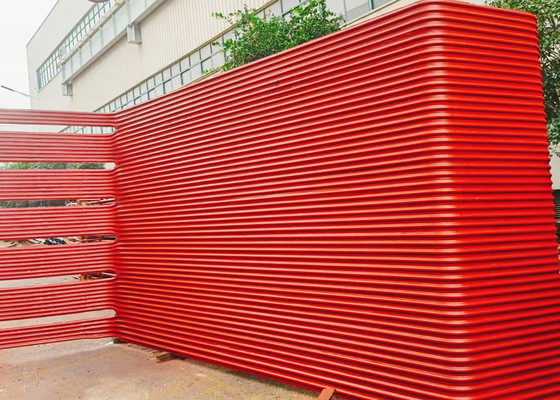

پانل های دیواری آب با پین هایی که معمولاً عمودی بر روی دیوار داخلی دیوار کوره قرار دارند،عمدتا برای جذب گرما تابشی منتشر شده توسط شعله و گاز دود با دمای بالا در کوره استفاده می شود.این نوع اصلی از سطح گرمایش تبخیر از همه انواع دیگ مدرن و جزء اساسی چرخه گردش آب دیگ است.پس اسمش.
دیوار آب در ابتدا برای گرم کردن طراحی نشده بود، بلکه برای خنک کردن کوره از آسیب های دمای بالا طراحی شده بود. بعدا، به دلیل عملکرد خوب تبادل گرما،به تدریج درام بخار را به عنوان بخش اصلی گرمایش دیگ جایگزین کرد.
سطح گرمایش تبخیر، که بر روی دیوار داخلی اتاق دیگ قرار دارد و شامل بسیاری از لوله های موازی است.عملکرد دیوار آب جذب گرما تابش از شعله دمای بالا یا گاز دود در اتاق کوره است، تولید بخار یا آب گرم در لوله، و کاهش دمای دیوار کوره برای محافظت از دیوار کوره. در یک دیگ بزرگ ظرفیت، دمای شعله در کوره بسیار بالا است،شدت تشعشع گرما بسیار زیاد است۴۰ تا ۵۰ درصد یا بیشتر از گرما در دیواره آب جذب می شود. در چند کتل با ظرفیت کوچک، کتل های لوله آب مدرن دیوار خنک کننده آب را به عنوان سطح گرم کننده اصلی تبخیر استفاده می کنند.
پارامتر پنل دیواری آب
| نام | پنل آب غشا |
| مواد | فولاد کربن، آلیاژفولاد,و غیره |
| اندازه لوله | Φ38 - 76 میلی متر، سفارشی سازی |
| استاندارد | ISO ، ASME |
| مدل | پُر شده |
| ابعاد | سفارشی سازی |
| فرآیند تولید | مواد→ اینگوت → رولینگ گرم/سرد→ درمان گرمایی (معمول سازی + تند کردن) → بازرسی →پولیش کردن→لولهجوشکاری مفصل→تجمع→جوشکاری→بررسی→معالجه حرارتی→آزمایش فشار هیدرولیک→نقاشی→ بسته بندی |
| محل نصب | دور اتاق احتراق دیگ |
مزایایی که پانل دیواری آب دارد
1-پوشش دیواره کوره را تضمین کند و نشت هوا در اتاق احتراق را کاهش دهد.
2-بردش کامل آب در اتاق احتراق، که باعث جلوگیری از کوکس شدن در شرایط احتراق شدید می شود.
3ظرفیت ذخیره گرما کم، گرم کردن و خنک کردن سریع اتاق احتراق، که می تواند زمان خنک شدن دیگ را شروع و متوقف کند.
4این مناسب برای استفاده از دیوار کوره لوله ای است که بار قاب دیگ را به شدت کاهش می دهد و تعلیق را تسهیل می کند.
5در مقایسه با لوله نور، ظرفیت جذب گرما لوله بهبود می یابد.
6.بهتر کردن سطح پیش از مونتاژ اجزای دیگ، تسهیل و کاهش حجم کار نصب.
معرفی شرکت
در سال 1985 تاسیس شد، شرکت ژانگژیاگانگ هوا دونگ کتلر لمیتد (که به عنوان HD کتلر تجارت می کند) ، تولید نیروگاه های برق؛ صنعتی؛ گرما اتلاف؛ سوزاندن زباله؛ بیوماس؛کازل های گرمای ارگانیک و بخار الکتریکیهمراه با طیف گسترده ای از سطوح حرارتی، HD Boiler به بازار یک خدمات منحصر به فرد از جمله طراحی دیگ ، ساخت، نصب،نگهداری و تعویض قطعات فشاری دیگ.
