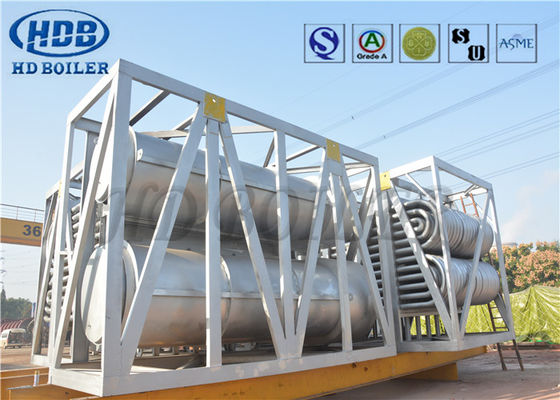

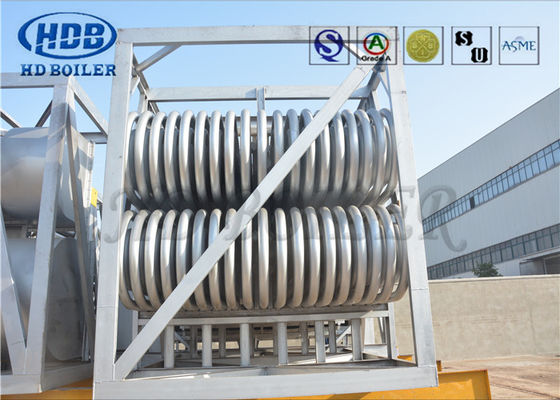

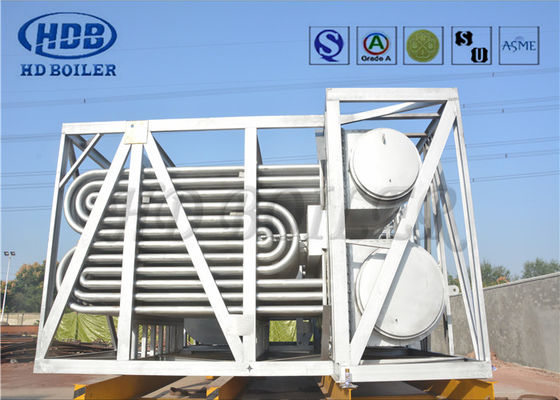

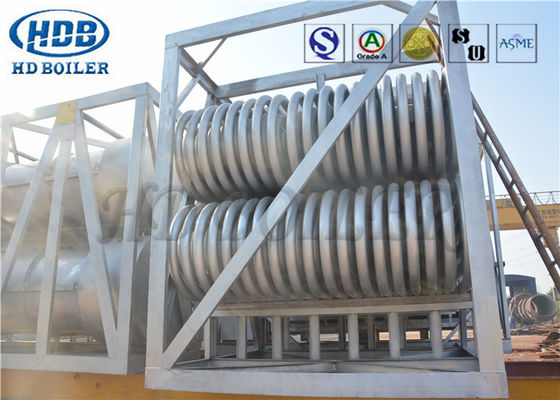

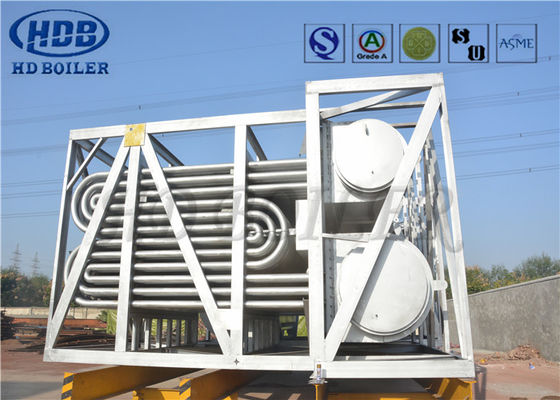

آبگرمکن بخار آبگرمکن هوا در نیروگاه بخار نوع لوله

پیش گرم کننده هوا برای بازیابی انرژی و گرم کردن بخار

معرفی محصول

ابرگرمکن یک سطح گرم کننده است که بخار آب اشباع شده را تحت فشار معینی به بخار آب بیش از حد گرم در فشار معادل گرم می کند.جذب حرارتی و جریان بخار هر لوله موازی در گروه لوله سوپر هیتر در طول کار متفاوت استسوپر هیتر دیگ بخار دیگ بخار دیگ بخار دیگ بخار دیگ بخار خشک برای بهبود بهره وری حرارتی دیگاما همچنین به توربین های بخار برای جلوگیری از آب چکش بازتولید کننده از توربین بخار در انرژی بازیافت بخار صرف شده، گرما به دیگ بخار آب گردش و ژنراتور، سطح می تواند فشار بالا تخلیه از بخار گرم کردن مجدد،انرژی بازیابی دیگ بخار این دستگاه ها سیستم بخار دیگ بزرگ از دستگاه گرمایش کمکی است، برای بهبود بهره وری انرژی سیستم دیگ مفید است، تنها سوپر هیتر و ری هیتر انرژی گاز دود بازیافت شده است، ژنراتور انرژی بخار بازیافت شده است.سوپر هیتر را می توان به نوع کنوکشن تقسیم کرد، نوع تابش و نیمه نوع تابش بر اساس حالت انتقال گرما. بر اساس ویژگی های ساختاری می تواند به نوع لوله مار، نوع صفحه نمایش،نوع دیوار و نوع دیوار بسته بندیفلز دیواره لوله سوپر هیتر بالاترین درجه حرارت را در بخش های فشار دیگ را تحمل می کند.فولاد با کربن پایین با کیفیت بالا و انواع مختلف فولاد آلیاژ کرومیوم مولیبدن باید اتخاذ شود.گاهی اوقات از فولاد ضد زنگ کرومیوم نیکل آستنیت در بالاترین درجه حرارت استفاده می شود.

انواع و ویژگی های آن

ابرگرمکن را می توان بر اساس حالت انتقال گرما به نوع کنوکشن، نوع تابش و نوع نیمه تابش تقسیم کرد.با توجه به ویژگی های ساختاری می تواند به نوع لوله مار تقسیم شود، نوع صفحه نمایش، نوع دیواره و نوع دیواره بسته بندی. آنها از تعدادی از لوله های موازی و یک سر ورودی و خروجی تشکیل شده اند. قطر بیرونی لوله یک است.

به طور کلی 30 ~ 60 میلی متر. رایج ترین نوع سوپر هیتر جریان لوله مار است. آن را یک گروه لوله فشرده تر، تزئین در 450 ~ 1000 °C دود دمای گاز دود،گاز دود ناشی از فرسایش عمودی و جانبیگاز دود عمدتاً گرما را به لوله با کنوکشن منتقل می کند و بخشی از گرما توسط اشعه جذب می شود.در قسمت بالای کوره یا در خروجی قرار داده شده است، متعلق به نوع سوپر هیتر تابش یا نیمه تابش است. اولین گرمای تابش از شعله کوره را جذب می کند، در حالی که دومین نیز برخی از گرما را جذب می کند.در کتل های نیروگاه های برق بالاتر از 10 mpa، هر دو نوع صفحه نمایش و نوع مار معمولا برای افزایش جذب گرما استفاده می شوند. سوپر هیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود سوپر هیتر تابش است.که به ندرت استفاده می شود. سوپر هیتر نصب شده در دیوار در دیگ بخارگاه برق با ظرفیت بزرگ برای تشکیل دیوار بالای کوره و دود کنوکشن استفاده می شود. تصویر ترتیب چندین سوپر هیتر را نشان می دهد.دیگ های صنعتی با ظرفیت کوچک با سوپر هیتر تنها می توانند با سوپر هیتر تک مرحله ای برآورده شوند..

عملکرد

تغییرات شرایط عملیاتی دیگ مانند ارتفاع بار، تغییر سوخت و شرایط عملیاتی احتراق، همه بر دمای بخار در خروجی سوپر هیتر تأثیر می گذارند.بنابراین، روش هایی برای تنظیم دمای بخار در خروجی دیگ در نیروگاه وجود دارد تا آن را در مقدار مشخص شده ثابت کند. روش های رایج عبارتند از:برای تنظیم مستقیم دمای بخار از نوع اسپری آب یا دمای سطح استفاده می شود.درجه حرارت گاز دود در کوره توسط سوزاننده نوسان پذیر تغییر می کند. جذب گرما از سوپر هیتر توسط گردش مجدد گاز دود تنظیم می شود (به تنظیم دمای بخار در دیگ مراجعه کنید).هنگامی که بار دیگ افزایش می یابد، دمای بخار در ورودی و خروجی سوپر هیتر جریان افزایش می یابد و دمای سوپر هیتر تابش کاهش می یابد.سوپر هیترهای نوع تابش دهنده و نیمه تابش دهنده با هم ترکیب شده و به شکل معقول تنظیم شده اند.، تغییر دمای بخار خروجی می تواند کوچک باشد زمانی که بار و شرایط احتراق تغییر می کنند.جذب حرارتی و جریان بخار هر لوله موازی در گروه لوله سوپر هیتر در طول کار متفاوت استبه منظور جلوگیری از دمای بیش از حد در لوله های جداگانه، سوپر هیتر به چندین گروه لوله در دیگ های بزرگ تقسیم می شود.بخار هر گروه لوله با جعبه جمع آوری خارج از کوره مخلوط شده و با لوله بخار منتقل می شود تا از تفاوت دمای بیش از حد بین لوله ها جلوگیری شود.

اچ دی بویلر بهترین امکانات کلاس خود را ارائه می دهد

• مساحت تولیدی 200،000 متر مربع
• ۱۵۰ مهندس
• 600 جوشگرهای کد شده
• 60 بازرسان مجاز (از جمله مربیان سطح III NDT)
• درجه Aمجوز برای طراحی و ساخت دیگ (از سوی اداره نظارت و بازرسی کیفیت صادر می شود)
• ISO 90001:2008سیستم کیفیت
• ASMEگواهینامه دما
• ASME S , U وتوجه:مجوز تمبر
