سوپر هیتر ثانویه با دمای بالا برای اجزای جایگزین کوره های دیگ بخار نیروگاه

سوپر هیتر ثانویه با دمای بالا برای اجزای جایگزین کوره های دیگ بخار نیروگاه

Superheater&Reheater، قطعات سفارشی برای کویل Superheater

سوپر هیتر بخشی از دیگ است که بخار را از دمای اشباع به دمای بیش از حد گرم می کند. آن را سوپر هیتر بخار نیز می نامند.سوپر هیتر را می توان به نوع کنوکتوی تقسیم کرد، نوع شعاعی و نوع نیمه شعاعی با توجه به حالت انتقال گرما. با توجه به ویژگی های ساختار، می توان آن را به نوع لوله مار، نوع صفحه نمایش، نوع دیوار و نوع دیوار تقسیم کرد..آنها از لوله های موازی و انبوه ورودی و خروجی تشکیل شده اند.

اکثر دیگ های صنعتی دارای سوپر هیتر نیستند زیرا بسیاری از فرآیندهای صنعتی و امکانات زندگی فقط به بخار اشباع شده نیاز دارند.سوپر هیتر معمولا برای بهبود کارایی حرارتی گردش کل نیروگاه بخار نصب می شود.

عملکرد و ویژگی های محصول

ابرگرمکن بخار با کارایی حرارتی HDB برای دیگ های زغال سنگ
مشخصات:
سوپر هیترها یکی از مهمترین قطعات دیگ بخار هستند که کارایی حرارتی را بهبود می بخشد.دیگ بخار با دمای بالا سوپر هیتر تابش معمولا در دیگ نیروگاه با فشار بالا استفاده می شود.

در دیگ بخار، نقش سوپر هیتر گرم کردن بخار اشباع شده به دمای خاصی از بخار سوپر گرم شده برای افزایش بهره وری نیروگاه است.تکرارگر اساسا بهبود بیشتر بهره وری چرخه نیروگاه حرارتی.

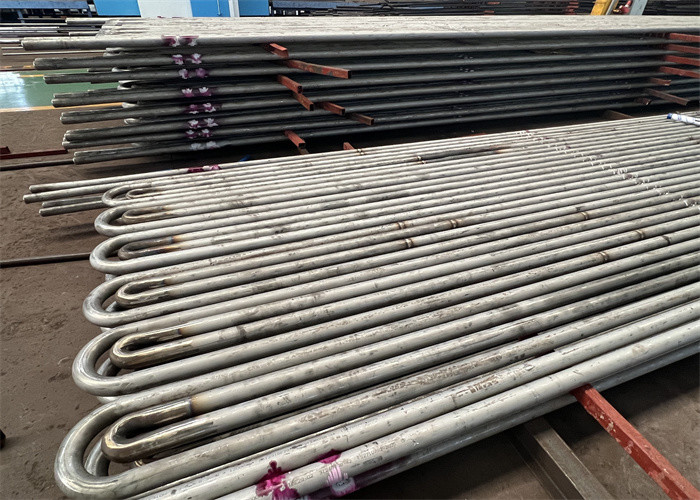

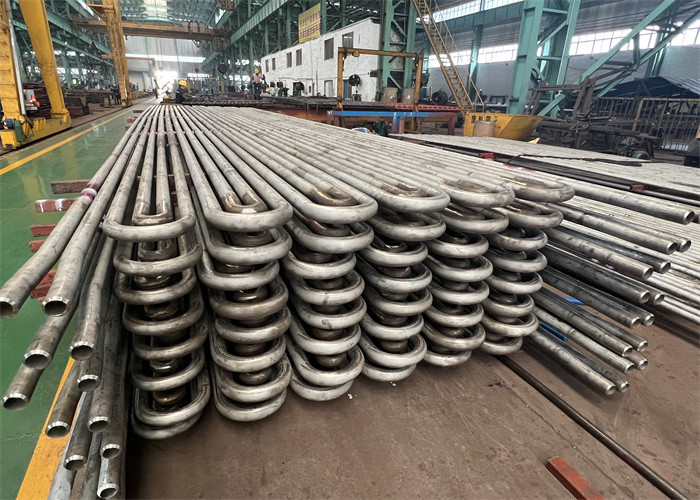

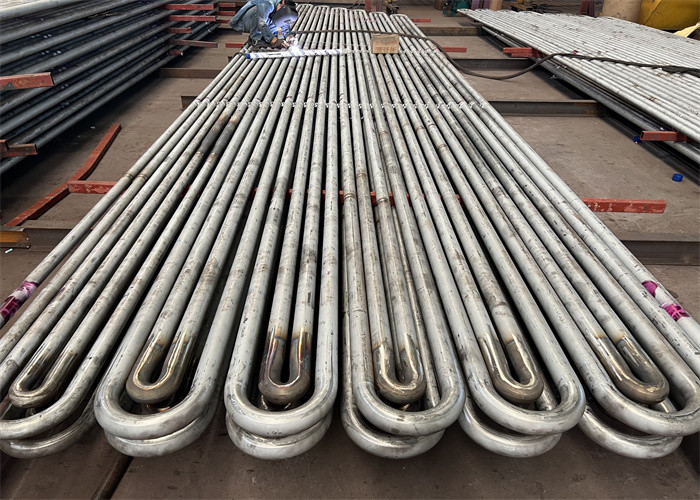

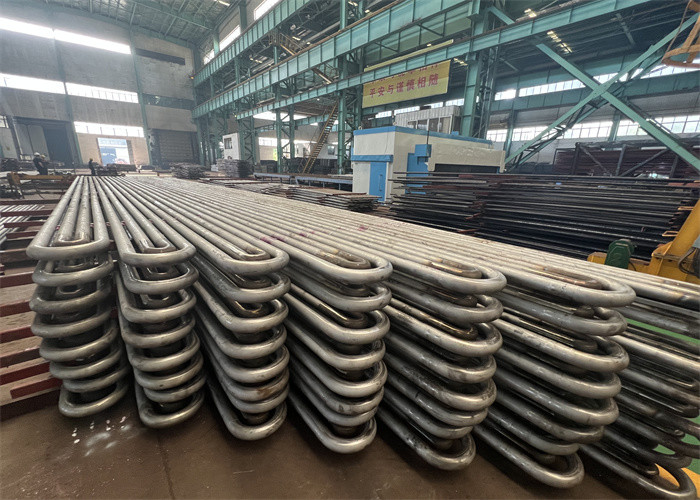

کویل های سوپر هیتر بخار: کویل های سوپر هیتر در یک دیگ برای تولید بخار اشباع شده استفاده می شوند. کویل های سوپر هیتر به طور خاص در دیگ های نیروگاه استفاده می شوند.ما تولید کویل های سوپر حرارتی در درجه های مختلف از فولاد آلیاژ و در لکه کمتر لوله های فولادی با یا بدون پشتیبانی و سرپوش به عنوان بر طبق طراحی مشتری.

تغییرات در شرایط عملیاتی دیگ، مانند سطح بار، تغییر سوخت، تغییر شرایط احتراق و غیره، همه بر دمای بخار خروجی سوپر هیتر تاثیر می گذارند.بنابراین در دیواره های نیروگاه های الکتریکی روش هایی برای تنظیم دمای بخار خروجی دیواره وجود دارد تا آن را در مقدار مشخص شده ثابت کند.روش های رایج استفاده شده عبارتند از:

• (1) با جت آب یا کاهش دهنده درجه حرارت نوع سطح به طور مستقیم دمای بخار را تنظیم کنید؛
• (2) با سوزان سوزان برای تغییر دمای دود خروجی کوره؛
• (3) با تنظیم گردش دود جذب گرما سوپر هیتر.وقتی بار دیگ افزایش می یابد، ارزش افزایش دمای بخار ورودی و خروجی سوپر هیتر جریان افزایش می یابد،در حالی که ارزش افزایش دمای سوپر هیتر تابش کاهش می یابد.

اگر سوپر هیتر کنوکتوی، سوپر هیتر تابشی و سوپر هیتر نیمه تابشی به درستی ترکیب شده و پیکربندی شده باشند،دمای بخار خروجی می تواند کمتر در هنگام تغییر بار و شرایط احتراق تغییر کند.جذب گرما و سرعت جریان بخار لوله های موازی در استیک سوپر هیتر در هنگام کار متفاوت خواهد بود.سوپر هیتر به چندین گروه لوله در دیگ های بزرگ تقسیم می شود.بخار هر گروه لوله با یک جعبه جمع آوری خارج از کوره مخلوط می شود و لوله راهنمای بخار برای انتقال هر گروه لوله استفاده می شود.به طوری که از تفاوت بیش از حد درجه حرارت بین هر لوله جلوگیری شود.

جزئیات

ساختار طراحی

1. گرم کردن بخار اشباع شده، دمای تا 900 درجه سانتیگراد

2بهره وری بالا، >90٪

3. گرم کردن با سرعت بالا

4. طراحی با فولاد ضد زنگ

5. طول عمر طراحی، 15 سال

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را به ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.

اچ دی بویلر بهترین امکانات کلاس خود را ارائه می دهد

هوانداونگ بویلر از سال ۱۹۸۵ به مدت ۳۴ سال در تولید قطعات مخصوص بویلر تخصص داشته است. قطعات بویلر ما در ژنراتورهای بخار صنعتی، بویلرهای بخار،کتل های آب گرم، دیگ بخار الکتریکی، ایستگاه کاهش فشار بخار
