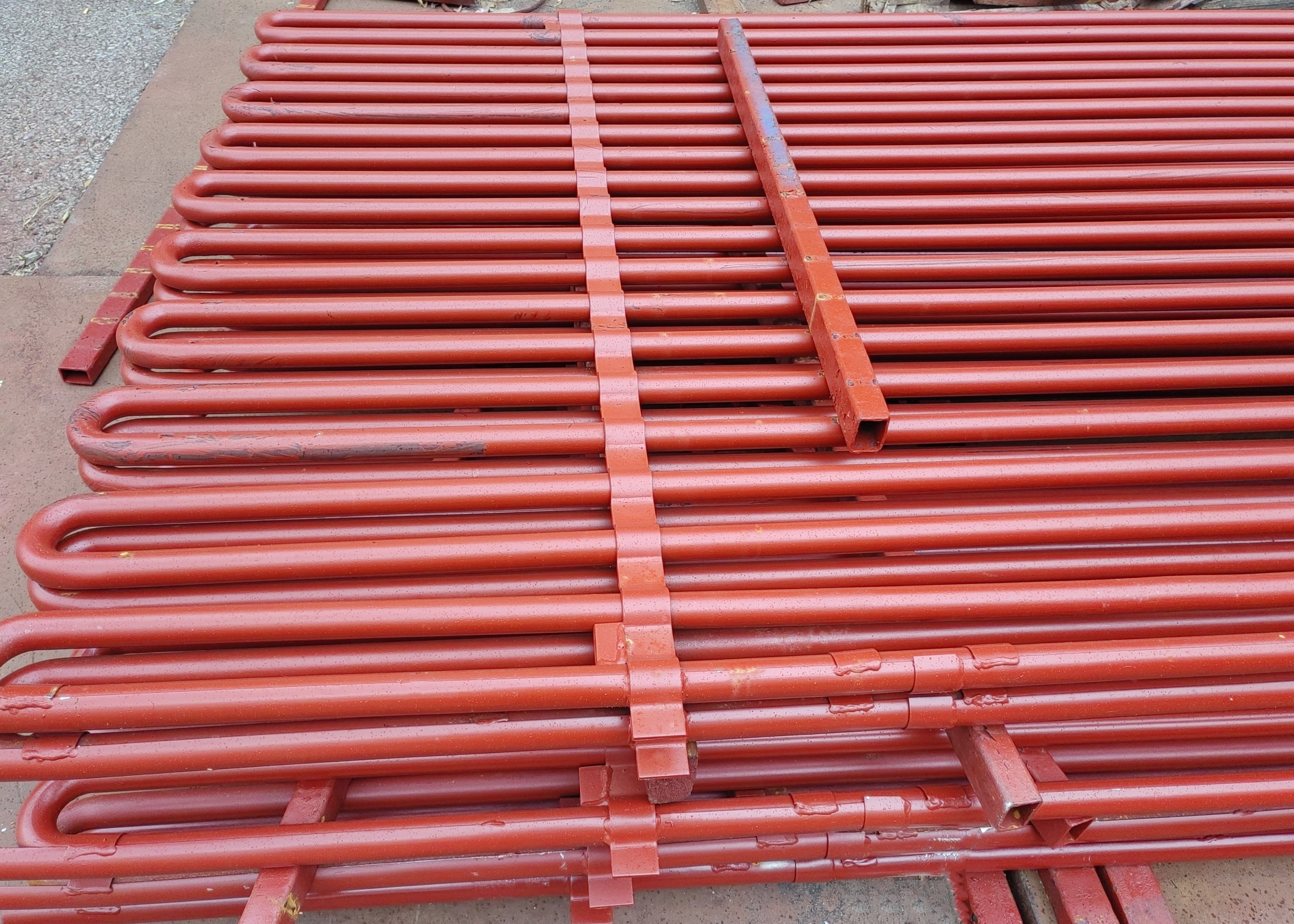

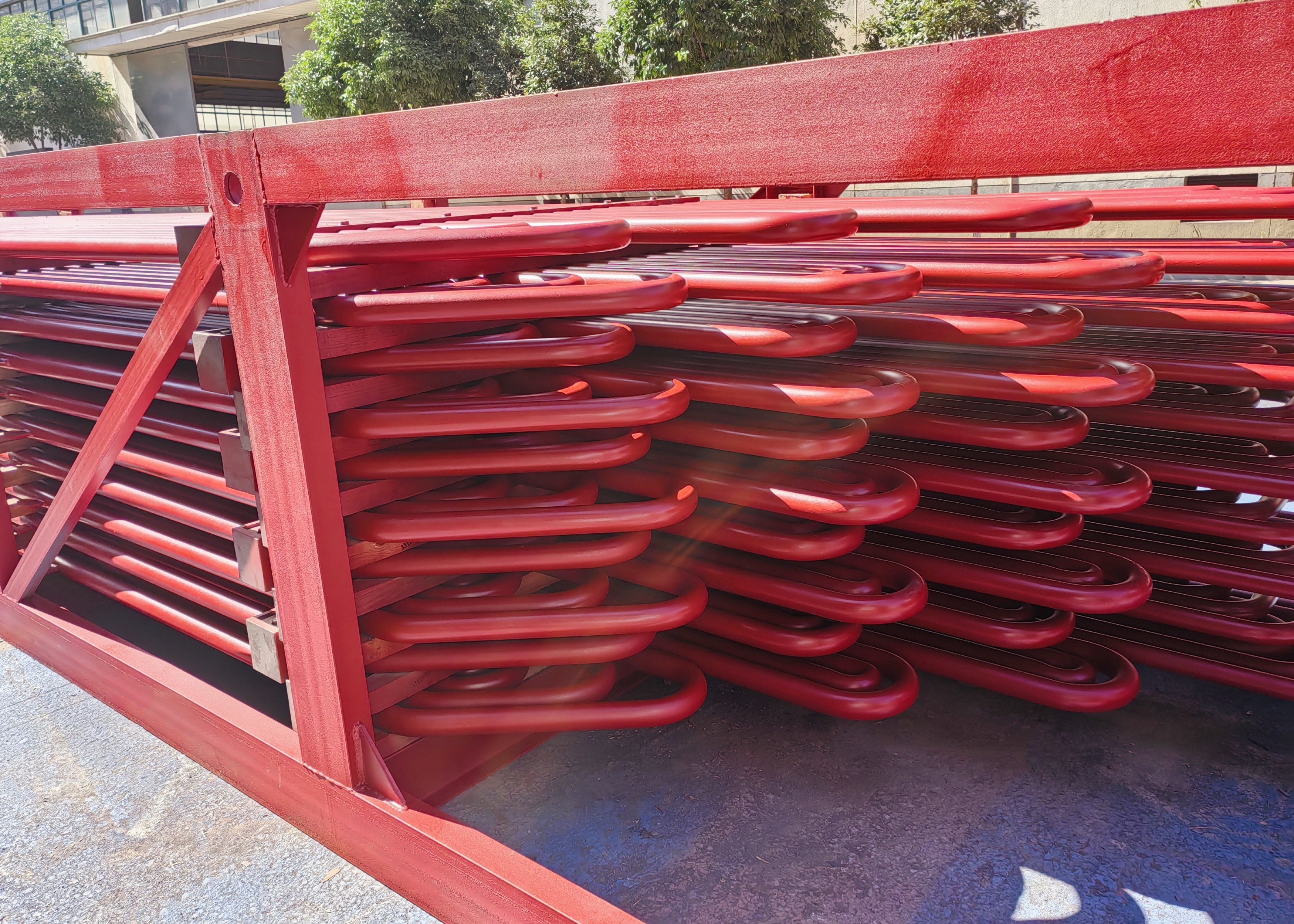

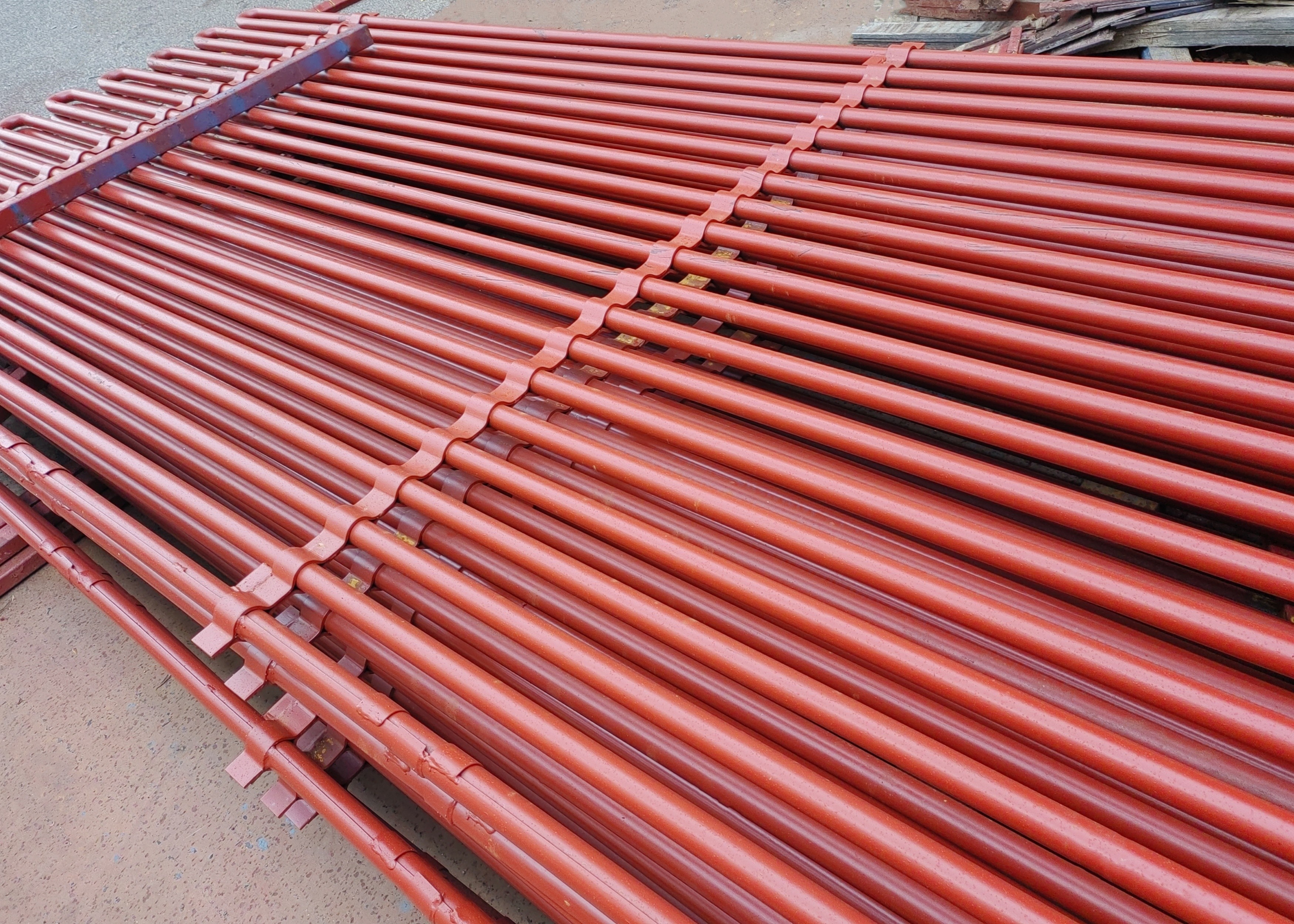

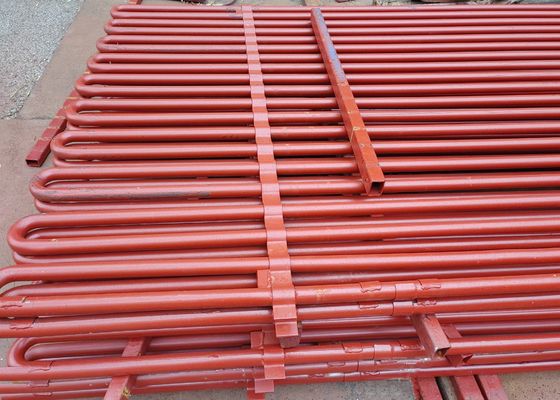

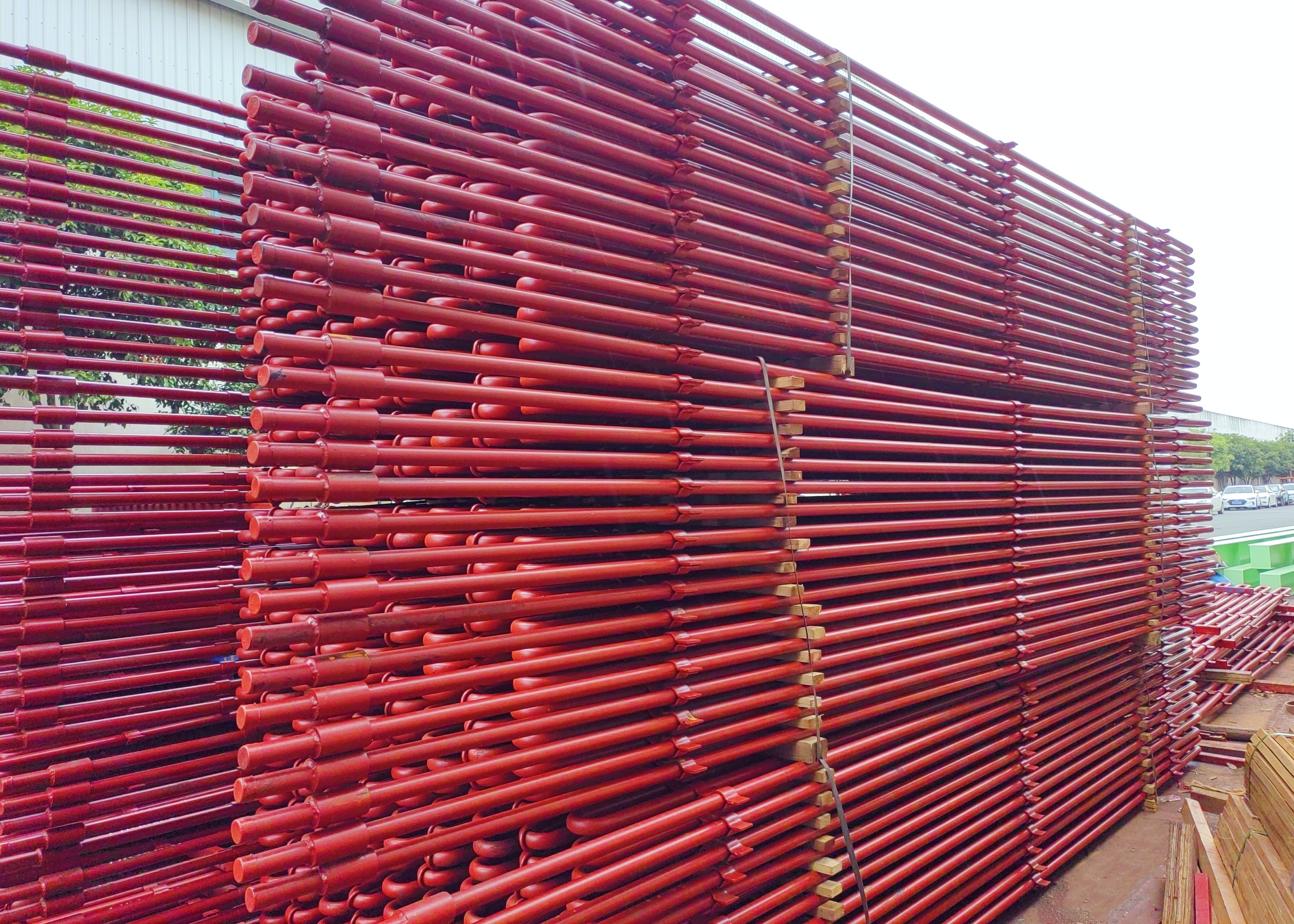

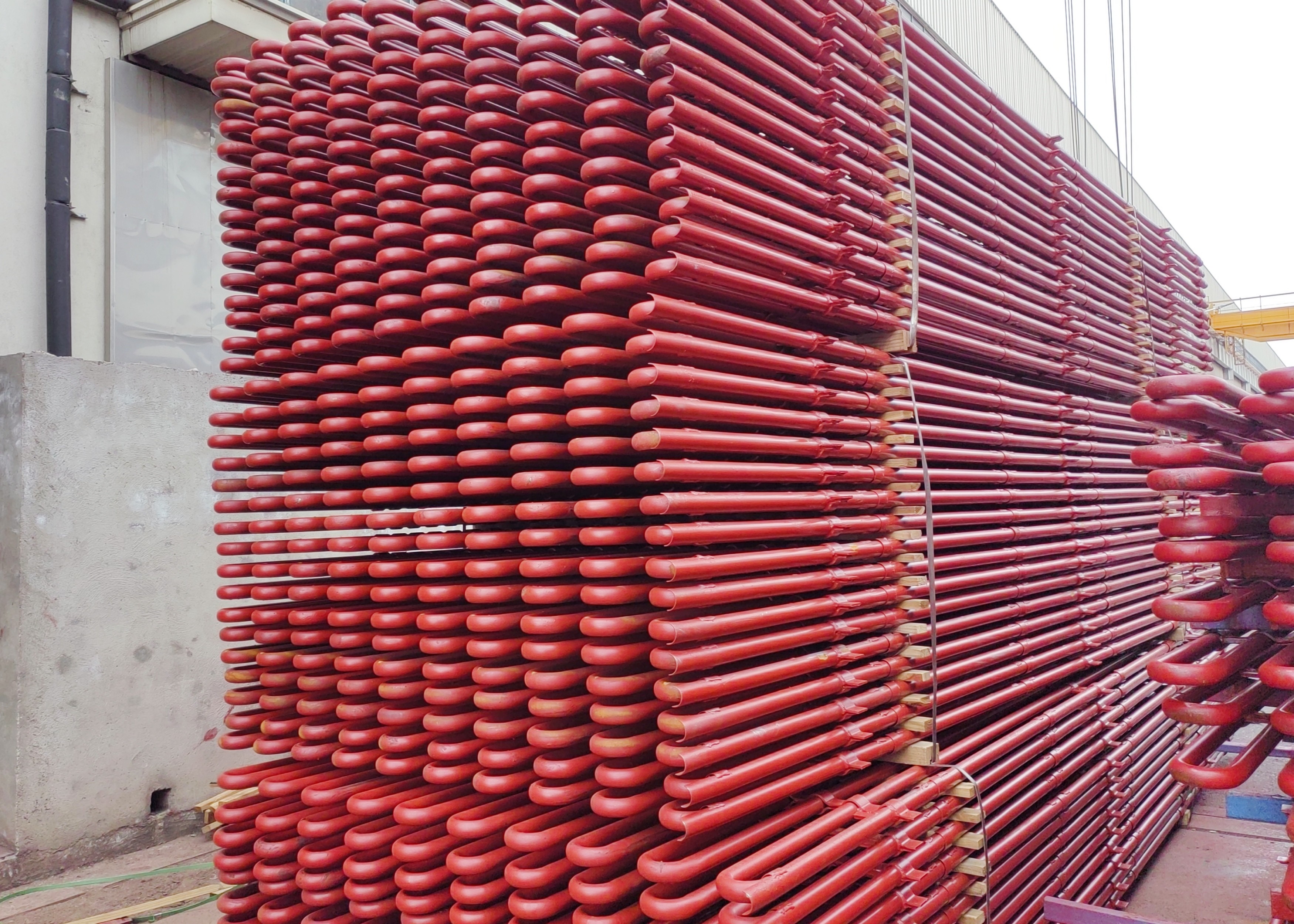

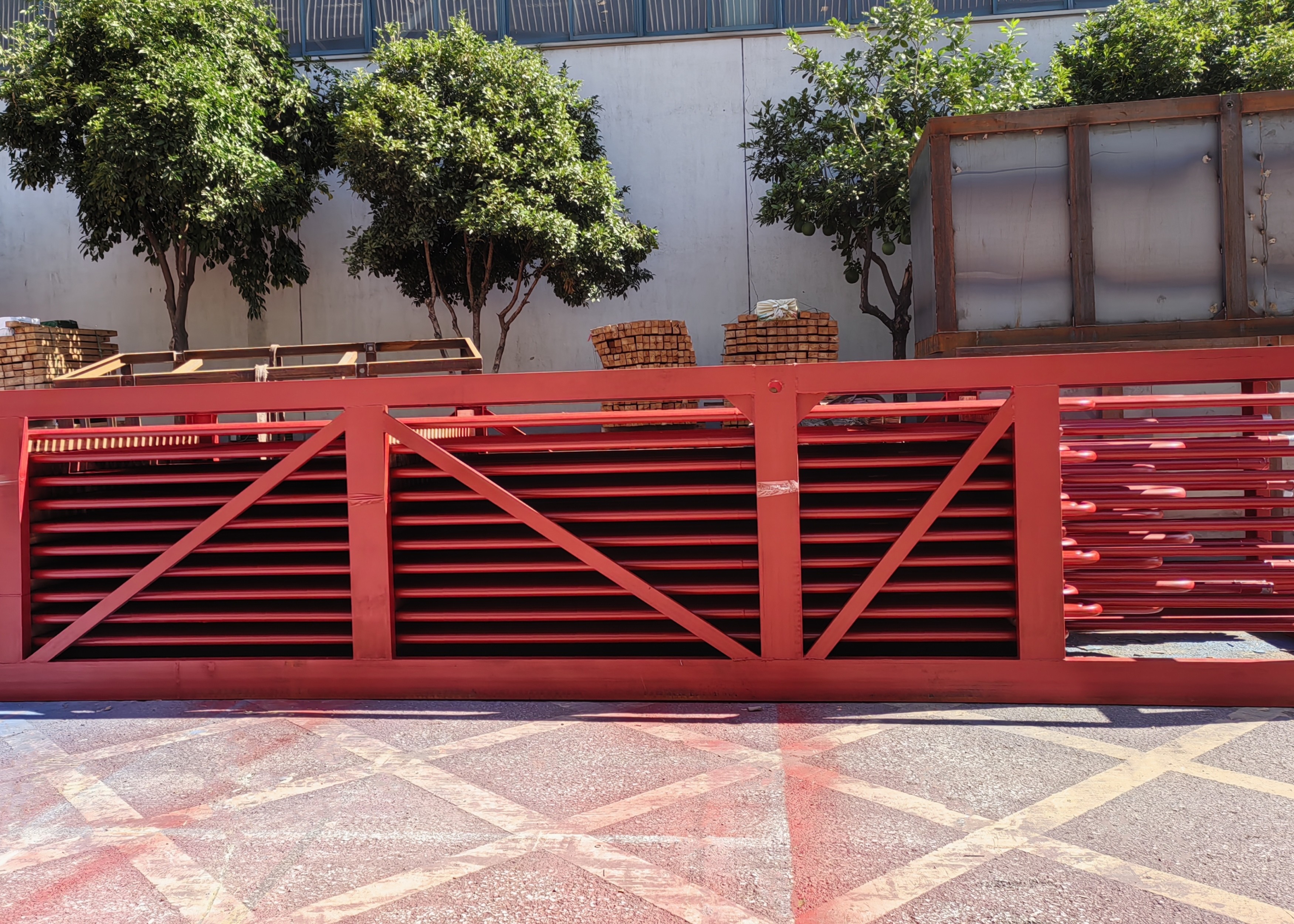

OEM Economiser Evaporator Superheater Reheater در نیروگاه های برق
Product Details
| سبک: | افقی و عمودی | سطح: | نقاش |
|---|---|---|---|
| استفاده: | دیگ نیروگاه/ایستگاه حرارتی | انتقال حرارت: | بازدهی بالا |
| محیط کار: | بخار | کلمه کلیدی: | لوله سوپرهیتر بویلر |
| برجسته کردن |
سوپر هیتر بخار دهنده ایکانومایزر OEM,سوپر هیتر تبخیر کننده اقتصادی نیروگاه,سازنده برق OEM |
||
Product Description
سوپر هیتر و رایتر صرفه جویی در انرژی و کارایی بالا در نیروگاه
مقدمه:
سوپر هیتر دستگاهی است که برای تبدیل بخار اشباع شده یا بخار مرطوب به بخار سوپر گرم یا بخار خشک استفاده می شود.بخار فوق گرم در توربین های بخار برای تولید برق و موتورهای بخار و غیره استفاده می شود..
تفاوت ها
| نوع | مزایا | معایب | روش پشتیبانی |
| نوع آویزان | 1حمایت ساختاری محکم | 1. مسدود شدن جریان توسط بخار فشرده 2. نیاز به راه اندازی مجدد آهسته برای پاک کردن آب که در پایین جمع شده است. | از بالا پشتیبانی می شود |
| نوع معکوس | 1تخلیه مناسب بخار فشرده شده | 1عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا | از پایین پشتیبانی می شود |
| نوع افقی |
1. تخلیه مناسب 2سفتي ساختاري خوب |
1آنها به طور مستقیم به شعله نگاه نمی کنند بنابراین آنها عمدتا از نوع محور هستند | معمولا در لوله های عمودی گاز موازی با کوره اصلی پشتیبانی می شود. |
توضیحات محصول
برای بهبود بهره وری حرارتی، فشار بخار فوق گرم شده از فشار فوق بالا به فشار زیر و فوق انتقادی افزایش یافته است.دمای بخار سوپر هیترها و رایت هایر در حدود 540-555 درجه نگه داشته می شود..
از آنجا که آنچه از طریق لوله های سوپر هیترها و رایترها جریان می یابد بخار درجه حرارت بالا است، ضریب انتقال گرما از دیواره لوله به بخار بسیار کوچک است.و عملکرد انتقال گرما ضعیف است، ظرفیت خنک کننده از بخار به دیواره لوله کم است. در همین حال برای اطمینان از تفاوت دمای معقول انتقال گرما،معمولاً سوپر هیترها و رایترها در مناطقی که دمای دود بالاست قرار می گیرند.، و دمای کار آنها از دیواره لوله نسبتا بالا است، بنابراین محیط کار از superheaters و reheaters بسیار بد هستند. به خصوص reheaters، برای فشار بخار reheated پایین است،و ظرفیت خنک کردن لوله ها بدتر است، بنابراین چگونگی اطمینان از این که فلز لوله می تواند در دراز مدت کار کند یک مسئله مهم در مورد طراحی و کار سوپر هیترها و ریتهترها است.نمودار ۴-۱ حد بالای دمای مجاز برای فلزات معمولی مورد استفاده در دیگرها را نشان می دهدبرای جلوگیری از استفاده از سطح بالاتر از فولاد آلیاژ، هنگامی که به طراحی سوپر هیترها و ریتهترها می آید، فلز لوله مورد استفاده تقریباً نزدیک به محدودیت های دمایی در هنگام کار است.اگر دمای هوا 10 تا 20 درجه افزایش یابدبنابراین باید توجه به طراحی و عملکرد سوپر هیترها و ریتهترها در جنبه های زیر پرداخت شود:
1.تا اطمینان حاصل شود که دمای بخار در هنگام کار پایدار است.تغییر دمای بخار نباید بیش از +5- -10 درجه باشد.
2برای تنظیم دمای سوپر هیترها و ری هیترها زمانی که شرایط عملیاتی به اندازه ای تغییر می کند که دمای بخار نامی را حفظ کند، یک روش قابل اعتماد لازم است.
3برای به حداقل رساندن انحراف حرارتی بین لوله های موازی.
سوپر هیتر برای افزایش دمای بخار بالاتر از نقطه اشباع آن است.
گرمایش مجدد یک سوپر هیتر است که بخار خارج از مرحله فشار بالا توربین را گرم می کند. بخار گرم شده سپس به مرحله فشار پایین توربین ارسال می شود.با گرم کردن مجدد بخار بین توربین فشار بالا و فشار پایین، می توان بهره وری الکتریکی چرخه نیروگاه را بیش از 40٪ افزایش دادچرخه گرمایش مجدد در دیگ های بزرگ استفاده می شود زیرا از نظر اقتصادی فقط در نیروگاه های بزرگتر امکان پذیر است.
جزئیات
تمام مواد اولي از طريق برش لوله ساخته مي شوند.
این مجموعه شامل یک سری از روغن (فولاد کربن، فولاد آلیاژ یا فولاد گرمای دوام) و سر و سایر وسایل کمکی است.38،42 و غیره ، همچنین به عنوان درخواست.
| تنظیم اطلاعات | |
| فرآیند | جوش |
| ساختار | افقی یا عمودی |
| مواد | فولاد کربن، فولاد آلیاژ |
| لوله ها | φ32، 38، 42، و غیره |
| اندازه | سفارشی |
| برند | HTEG |
| تضمین | 18 ماه |
تفاوت ها
| نوع | مزایا | معایب | روش پشتیبانی |
| نوع آویزان | 1حمایت ساختاری محکم | 1. مسدود شدن جریان توسط بخار فشرده 2. نیاز به راه اندازی مجدد آهسته برای پاک کردن آب که در پایین جمع شده است. | از بالا پشتیبانی می شود |
| نوع معکوس | 1تخلیه مناسب بخار فشرده شده | 1عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا | از پایین پشتیبانی می شود |
| نوع افقی |
1. تخلیه مناسب 2سفتي ساختاري خوب |
1آنها به طور مستقیم به شعله نگاه نمی کنند بنابراین آنها عمدتا از نوع محور هستند | معمولاً در لوله های عمودی گاز موازی با کوره اصلی پشتیبانی می شود |
اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را به ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.
معرفی شرکت
در سال 1985 تاسیس شد، شرکت ژانگژیاگانگ هوا دونگ کتلر لمیتد (که به عنوان HD کتلر تجارت می کند) ، تولید نیروگاه های برق؛ صنعتی؛ گرما اتلاف؛ سوزاندن زباله؛ بیوماس؛کازل های گرمای ارگانیک و بخار الکتریکیهمراه با طیف گسترده ای از سطوح حرارتی، HD Boiler به بازار یک خدمات منحصر به فرد از جمله طراحی دیگ ، ساخت، نصب،نگهداری و تعویض قطعات فشاری دیگ.
1. مساحت توليد 200 هزار متر مربع
2150 مهندس
3. 600 جوشگرهای کد شده
4. 60 بازرسان مجاز ((درباره آموزش NDT سطح-III)
5مجوزهای کلاس A برای طراحی و تولید دیگ
6. ISO 9001:2008 سیستم کیفیت
7گواهینامه ASME برای دیگ های برق
8مجوز مهر ASME S، U و NB
