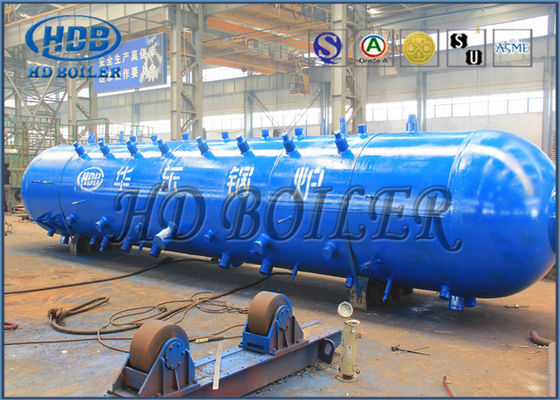

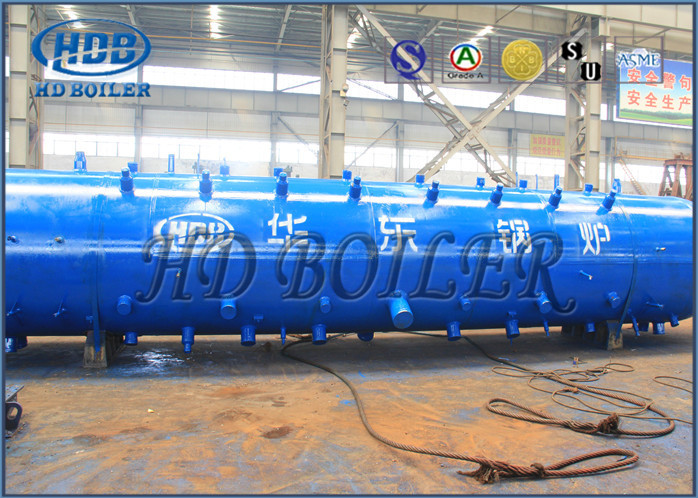

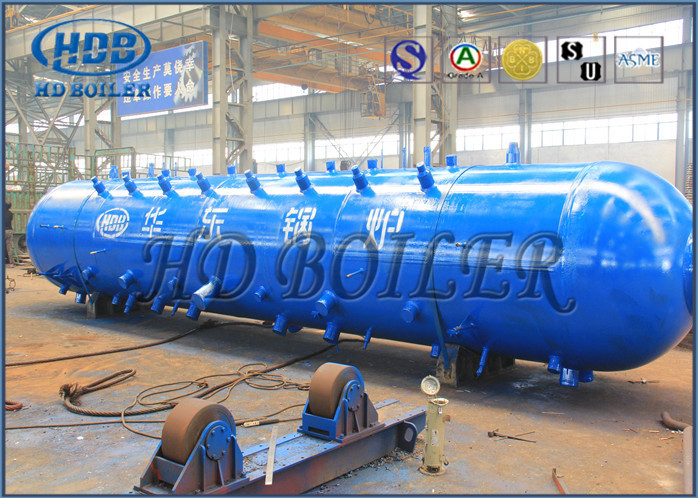

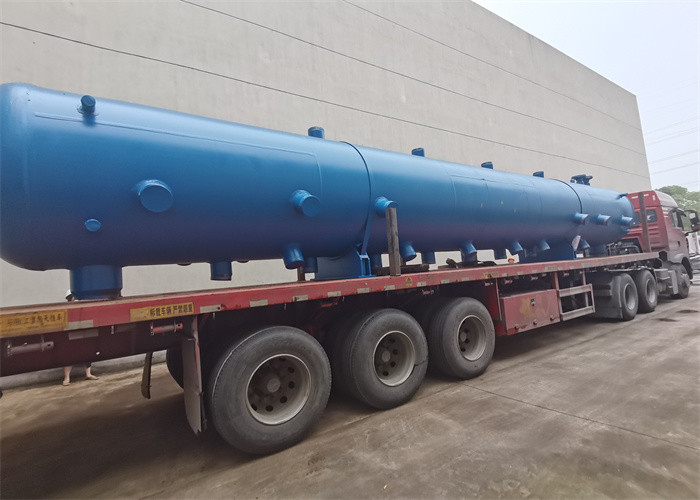

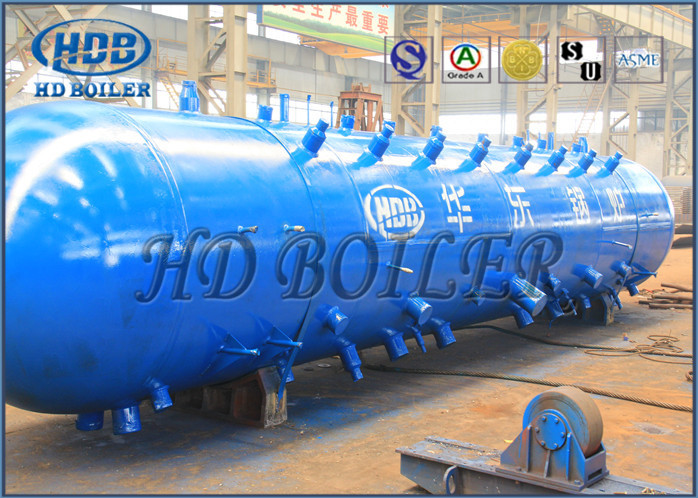

بطری آب بخار بالا فشار بالا استاندارد ASME
Product Details
| محدوده برنامه های کاربردی: | صنعت | دمای طراحی: | 300 ℃ |
|---|---|---|---|
| درخواست: | سیستم بویلر و سیستم صنعتی | فشار: | فشار بالا/پایین |
| رنگ: | سفارشی سازی | نوع: | گردش طبیعی/یک بار عبور |
| برجسته کردن |
بطری آب دیگ بخار بالا,طناب آب کتلی استاندارد ASME,طبل کتلی استاندارد ASME |
||
Product Description
درام بخار دیگ با مواد فلز کربن یا فلز آلیاژ
1. کار کاملا اتوماتیک ، امن و قابل اعتماد ، با انواع دستگاه های کنترل و حفاظت از دیگ ، فشار بخار ، فشار آب و سوزاندن همه با سیستم های کنترل اتوماتیکدیگ گرم آب نیز مجهز به کنترل فرآیند و درجه حرارت و زمان کنترل.
2. آسان برای کار و نگهداری، صرفه جویی در نیروی کار
3. مجهز به واردات نام برند سوزنده، سوخت سوخت کامل و حفظ انرژی، حفاظت از محیط زیست.
4اتاق دما با احتراق بسته، بدون آلاینده، زیبا و تمیز.
5ساختار جمع و جور، نصب آسان
کپسول های دیواره آب، کپسول های سوپر هیتر، کپسول های اقتصادی و غیره، به عنوان جمع آوری، مخلوط کردن، توزیع مجدد محیط کار، به عنوان ساختار،می توان آن را به عنوان نوع پوشش انتهای (محفظه انتهای) و نوع گردن بند طبقه بندی کرد.
هیدر شامل بدن هیدر (توب فولادی بدون درز قطر بزرگ) ، پوشش انتهای (حویلی) ، مفصل لوله، سوراخ دست، سوکت ترمومتر و غیره است.و بررسي جوش به شدت به عنوان روند جوش انجام می شود تا تضمین 100% محصولات واجد شرایط.
درام یک ظرف فشار استوانه ای است که برای جداسازی آب بخار و تصفیه بخار در دیگ لوله آب استفاده می شود تا مدار گردش آب را تشکیل دهد و آب دیگ را ذخیره کند.عملکرد اصلی آن دریافت آب از اقتصادگر است، بخار و آب را جدا می کند، آب را به مدار گردش می دهد و بخار اشباع شده را به سوپر هیتر می رساند.که دارای مقدار خاصی از حرارت و ذخیره سازی محیط کار استاین می تواند سرعت تغییر فشار بخار را در هنگام تغییر شرایط کار کند کند کند و در صورت عدم هماهنگی آب تغذیه و بار برای مدت کوتاهی نقش بافر خاصی ایفا کند.طبل مجهز به دستگاه های داخلی برای جدا کردن آب بخار است، تمیز کردن بخار، دوز در دیگ و انفجار مداوم برای اطمینان از کیفیت بخار، همانطور که در شکل نشان داده شده است.
درام بزرگ ترین و گران ترین قسمت فشاردار دیواره ضخیم در دیگ است. درام نه تنها فشار داخلی بالایی را تحمل می کند، بلکهاما همچنین باعث ایجاد فشار حرارتی به دلیل تغییر شرایط عملیاتی و نوسان دمای دیوار می شود.بنابراین شرایط کار ضعیف است و نظارت موثر بر شرایط عملیاتی لازم است.
جزئیات جدایی بخار از آب
جداسازی اولیه بخار و آبتقریباً تمام بخار را از آب حذف می کند تا بخار بسیار کمی از کف درام به سوی لوله های گرم شده از طریق اتصال خروجی (پایینی) بازگردد.
در جداسازی ثانویه، بخار از یک مرحله ثانویه از جدا کننده ها یا عناصر پاک کننده (معمولاً صفحه های موازی موج دار با فاصله نزدیک) برای حذف قطرات آب نهایی عبور می کند.سپس بخار از طریق بنادر مختلف تخلیه می شود.
| نام محصول | |
| ظرفیت بخار | 6 تا 30 تن بخار در ساعت |
| قدرت دیگ | 30 تا 1300 اسب |
| فشار کاری | 1.25Mpa. 1.6Mpa، 2.5Mpa |
| دمای بخار | 193°C، 204°C، 226°C |
| بهره وری حرارتی | 95 درصد |
| کنترل عملیات | کنترل هوشمند PLC |
پارامترهای فنی
| مدل | فاضلاب دوقلو فاضلاب نفت گاز طبیعی بخار | |||||||||
| ظرفیت بخار نامی (تن/ساعت) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| فشار بخار نامی MPa | 1.25/1.6/2.5 | |||||||||
| دمای بخار نامی در °C | 194/203/225/400 | |||||||||
| بهره وری طراحی % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| دمای آب تغذیه °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| سوخت موجود | دیزل / نفت سنگین / گاز طبیعی / LPG | |||||||||
| مصرف سوخت | دیزل در کیلوگرم/ساعت | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| گاز طبیعی Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| ابعاد کلی | طول m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| عرض m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ارتفاع | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
ظرفیت طراحی و تولید
1. دو خط توليد اتوماتيك کويلر
2. خم شدن گرم به حداقل شعاع خم شدن 0.6D
3خم کردن لوله های دیواره ای، با ماشین های خم کردن پانل افقی و عمودی
4تولید پنل برای دیگ های نیروگاه های برق تا 1000 مگاوات
5تولید جدا کننده های سیکلون فولدر CFB
6. ساخت Header با استانداردهای چینی ((GB) ، استانداردهای ایالات متحده (ASME) یا استاندارد اتحادیه اروپا (EN)
7طیف گسترده ای از تجهیزات درمان حرارتی از جمله 10 کوره، ارائه نورمالیزه کردن و تنش
Product Highlights
درام بخار دیگ با مواد فلز کربن یا فلز آلیاژ در دیگ لوله آب، طبل بالایی (طبل بخار دیگ) برای جدا کردن بخار از آب فراهم می کند.همچنین ظرفیت نگه داشتن مایع (معمولاً 10 تا 60 ثانیه) را فراهم می کند تا پاسخ پویا به تغییرات بار بدون از دست دادن مایع در لوله های پایین و بالا را فراهم کند. اندازه طبل بخار با ...
