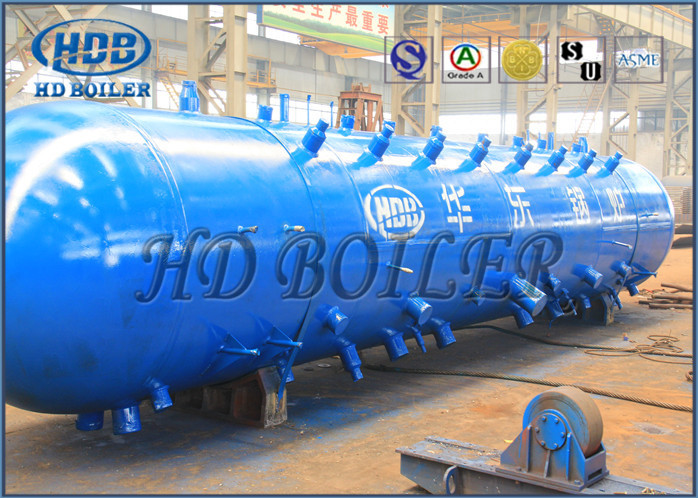

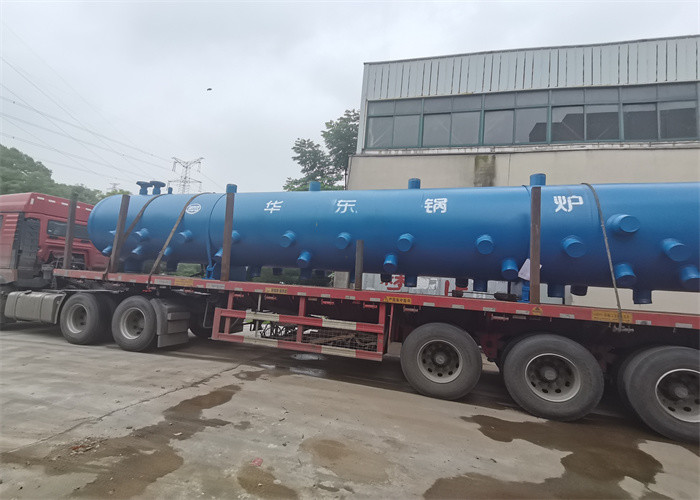

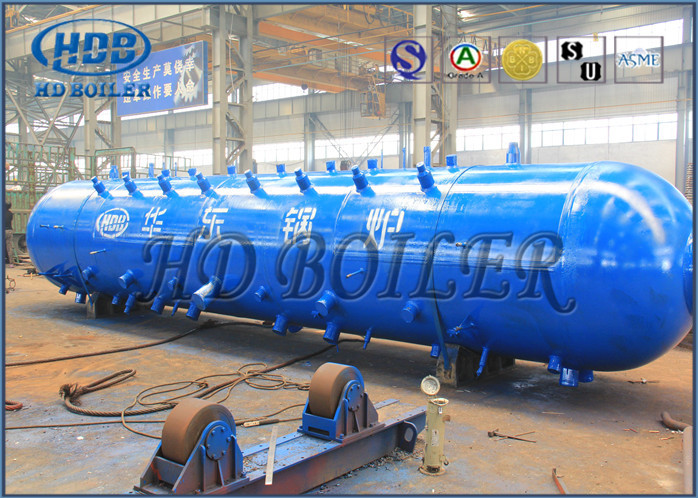

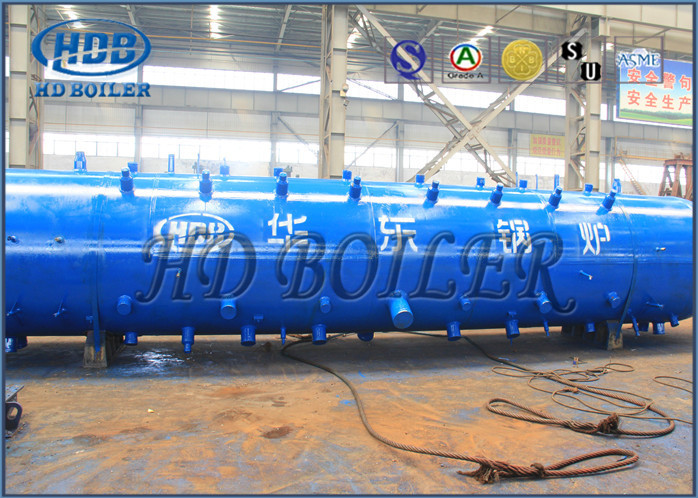

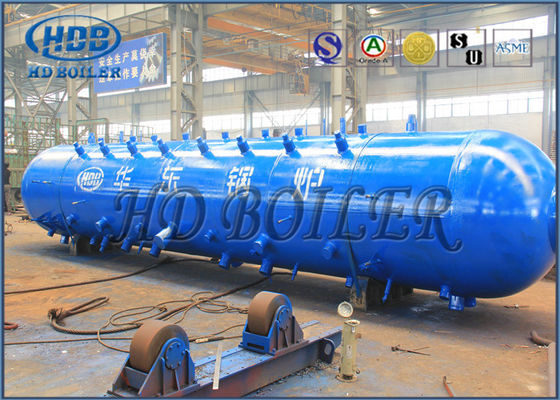

فابریکهای صنعتی FBC بخار بخار بخار درام فولاد آلیاژ کربن
Product Details
| محدوده برنامه های کاربردی: | صنعت | دمای طراحی: | 300 ℃ |
|---|---|---|---|
| درخواست: | سیستم بویلر و سیستم صنعتی | فشار: | فشار بالا/پایین |
| رنگ: | سفارشی سازی | نوع: | گردش طبیعی/یک بار عبور |
| برجسته کردن |
درام بخار دیگ بخار FBC,درام بخار دیگ صنعت,بطری گلدان و بطری بخار |
||
Product Description
گزینه های فولاد کربن و آلیاژ برای الزامات مختلف
توضیحات
یک طبل بخار یک ویژگی استاندارد از یکدیگ آب لوله ایاین یک مخزن آب / بخار در انتهای بالای لوله های آب است. طبل بخار تولید شده در لوله های آب را ذخیره می کند و به عنوان مرحله ای عمل می کند.جداکننده برای مخلوط بخار/آبتفاوت تراکم آب گرم و آب سرد به تجمع آب گرم تر و بخار اشباع شده در بخار کمک می کند.
طبل مهم ترین بخش دیگ گردش طبیعی است. طبل می تواند گردش طبیعی آب و ایمنی دیگ را تضمین کند.
پارامتر فنی:
| مواد | فولاد ضد زنگ |
| نوع | FBC، بازیافت گرما ضایعات |
| نوع | لوله آب |
| مزایا | جوش پیشرفته، عملیات امن و قابل اعتماد |
| ملاحظات | سفارش سفارشی نیز پذیرفته می شود. |
| نام محصول | درام بخار دیگ (مفرق آب بخار) |
| حوزه کاربردی | دماهای گردش طبیعی |
| مواد صفحه شیل طبل |
- فولاد کربن: Q245R، P265GH، SA516-Gr.60/65/70 - فولاد آلیاژ: Q345R، Q375R، 15CrMoR، 12Cr1MoVR، P355GH ، DIWA353 |
| مواد سر درام | همونطور که "شيل" |
| مواد لوله نوزل | طبق طرح |
| استاندارد | چین GB، ASME، EN |
| درجه سازنده | چین درجه A، گواهینامه ABS، گواهینامه TUV |
| دمای کار | دمای اشباع در فشار نامی |
| فشار کاری | 1.6 MPa ~ 22.5 MPa |
|
ضخامت صفحه پوسته (ضخامت دیواره درام) |
≤ 150 میلی متر |
| قطر طبل | ≤3200 میلی متر |
| طول درام | ≤25000 میلی متر |
| جوشکاری |
- شل: SMAW، SAW - لوله نوزل: GTAW (TIG) ، SMAW |
| NDT جوش |
- خیاط طولی پوسته: 100٪ RT، 100٪ UT - خیاط محوری پوسته: 100٪ RT، 15٪ UT - زاویه خیاط لوله نوزل: 100٪ UT، 100٪ MT |
1. کار کاملا اتوماتیک ، امن و قابل اعتماد ، با انواع دستگاه های کنترل و حفاظت از دیگ ، فشار بخار ، فشار آب و سوزاندن همه با سیستم های کنترل اتوماتیکدیگ گرم آب نیز مجهز به کنترل فرآیند و درجه حرارت و زمان کنترل.
2. آسان برای کار و نگهداری، صرفه جویی در نیروی کار
3. مجهز به واردات نام برند سوزنده، سوخت سوخت کامل و حفظ انرژی، حفاظت از محیط زیست.
4اتاق دما با احتراق بسته، بدون آلاینده، زیبا و تمیز.
5ساختار جمع و جور، نصب آسان
کپسول های دیواره آب، کپسول های سوپر هیتر، کپسول های اقتصادی و غیره، به عنوان جمع آوری، مخلوط کردن، توزیع مجدد محیط کار، به عنوان ساختار،می توان آن را به عنوان نوع پوشش انتهای (محفظه انتهای) و نوع گردن بند طبقه بندی کرد.
هیدر شامل بدن هیدر (توب فولادی بدون درز قطر بزرگ) ، پوشش انتهای (حویلی) ، مفصل لوله، سوراخ دست، سوکت ترمومتر و غیره است.و بررسي جوش به شدت به عنوان روند جوش انجام می شود تا تضمین 100% محصولات واجد شرایط.
درام یک ظرف فشار استوانه ای است که برای جداسازی آب بخار و تصفیه بخار در دیگ لوله آب استفاده می شود تا مدار گردش آب را تشکیل دهد و آب دیگ را ذخیره کند.عملکرد اصلی آن دریافت آب از اقتصادگر است، بخار و آب را جدا می کند، آب را به مدار گردش می دهد و بخار اشباع شده را به سوپر هیتر می رساند.که دارای مقدار خاصی از حرارت و ذخیره سازی محیط کار استاین می تواند سرعت تغییر فشار بخار را در هنگام تغییر شرایط کار کند کند کند و در صورت عدم هماهنگی آب تغذیه و بار برای مدت کوتاهی نقش بافر خاصی ایفا کند.طبل مجهز به دستگاه های داخلی برای جدا کردن آب بخار است، تمیز کردن بخار، دوز در دیگ و انفجار مداوم برای اطمینان از کیفیت بخار، همانطور که در شکل نشان داده شده است.
درام بزرگ ترین و گران ترین قسمت فشاردار دیواره ضخیم در دیگ است. درام نه تنها فشار داخلی بالایی را تحمل می کند، بلکهاما همچنین باعث ایجاد فشار حرارتی به دلیل تغییر شرایط عملیاتی و نوسان دمای دیوار می شود.بنابراین شرایط کار ضعیف است و نظارت موثر بر شرایط عملیاتی لازم است.
جزئیات جدایی بخار از آب
جداسازی اولیه بخار و آبتقریباً تمام بخار را از آب حذف می کند تا بخار بسیار کمی از کف درام به سوی لوله های گرم شده از طریق اتصال خروجی (پایینی) بازگردد.
در جداسازی ثانویه، بخار از یک مرحله ثانویه از جدا کننده ها یا عناصر پاک کننده (معمولاً صفحه های موازی موج دار با فاصله نزدیک) برای حذف قطرات آب نهایی عبور می کند.سپس بخار از طریق بنادر مختلف تخلیه می شود.
| نام محصول | |
| ظرفیت بخار | 6 تا 30 تن بخار در ساعت |
| قدرت دیگ | 30 تا 1300 اسب |
| فشار کاری | 1.25Mpa. 1.6Mpa، 2.5Mpa |
| دمای بخار | 193°C، 204°C، 226°C |
| بهره وری حرارتی | 95 درصد |
| کنترل عملیات | کنترل هوشمند PLC |
پارامترهای فنی
| مدل | فاضلاب دوقلو فاضلاب نفت گاز طبیعی بخار | |||||||||
| ظرفیت بخار نامی (تن/ساعت) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| فشار بخار نامی MPa | 1.25/1.6/2.5 | |||||||||
| دمای بخار نامی در °C | 194/203/225/400 | |||||||||
| بهره وری طراحی % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| دمای آب تغذیه °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| سوخت موجود | دیزل / نفت سنگین / گاز طبیعی / LPG | |||||||||
| مصرف سوخت | دیزل در کیلوگرم/ساعت | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| گاز طبیعی Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| ابعاد کلی | طول m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| عرض m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ارتفاع | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
ظرفیت طراحی و تولید
1. دو خط توليد اتوماتيك کويلر
2. خم شدن گرم به حداقل شعاع خم شدن 0.6D
3خم کردن لوله های دیواره ای، با ماشین های خم کردن پانل افقی و عمودی
4تولید پنل برای دیگ های نیروگاه های برق تا 1000 مگاوات
5تولید جدا کننده های سیکلون فولدر CFB
6. ساخت Header با استانداردهای چینی ((GB) ، استانداردهای ایالات متحده (ASME) یا استاندارد اتحادیه اروپا (EN)
7طیف گسترده ای از تجهیزات درمان حرارتی از جمله 10 کوره، ارائه نورمالیزه کردن و تنش
