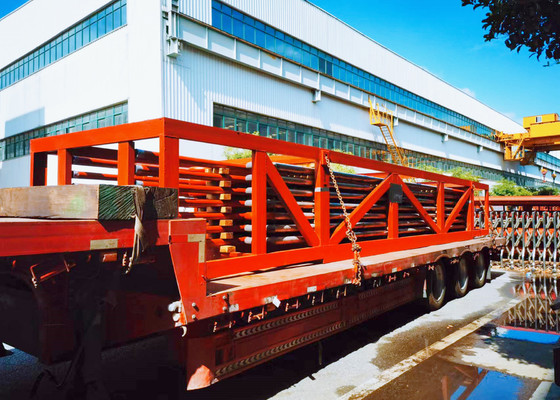

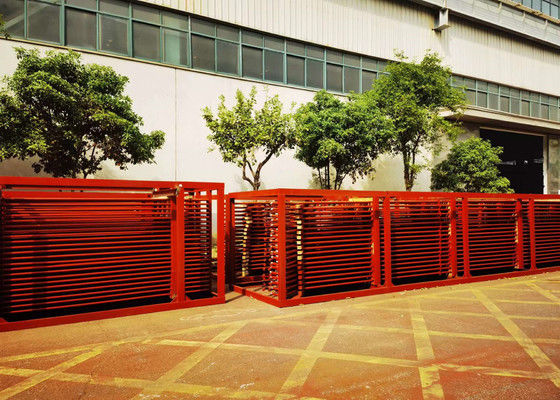

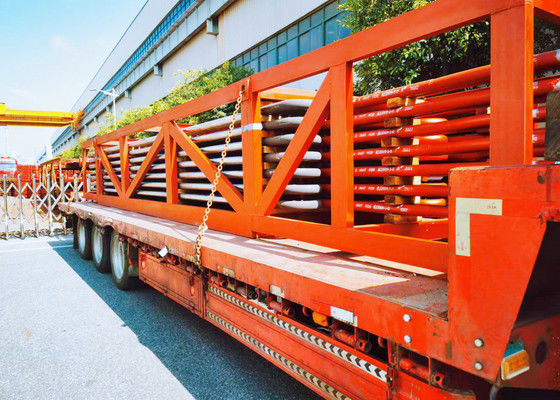

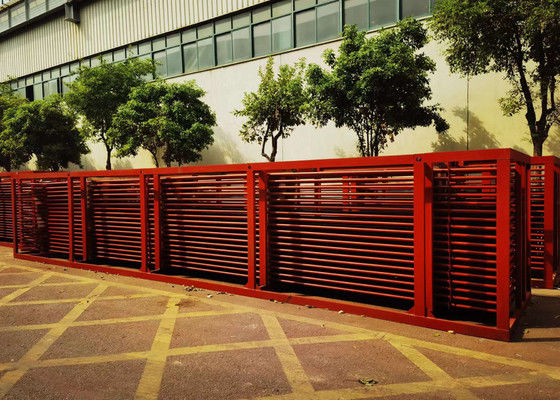

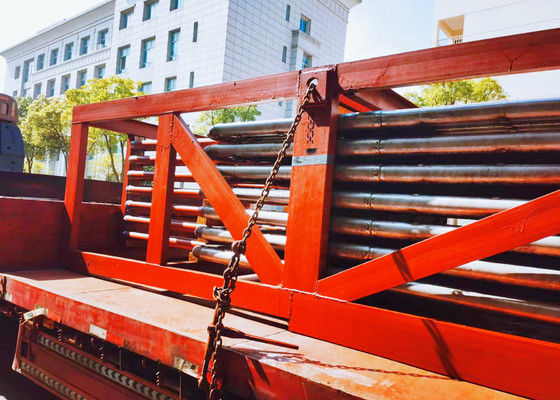

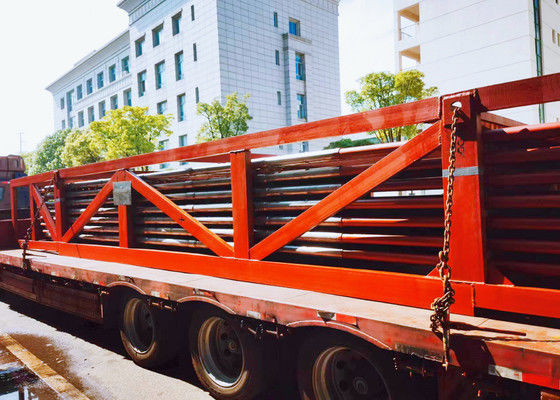

قطر لوله 50mm بخار بخار سوپر هیتر اقتصادی فولاد کربن

استفاده از گرما احتراق برای گرم کردن مطلوب بخار با سوپر هیتر دیگ

توضیحات

(1) سانکو به طور مداوم با استفاده از روش های ایمن و مقرون به صرفه، نصبات اقتصادی دیگ را با موفقیت انجام می دهد.مصرف کننده ها عملکرد دیگ را با افزایش بهره وری سوخت و بهبود تولید بخار و زمان پاسخ بهبود می بخشند.

(2) ما می توانیم شما را در فرآیند نصب یا ارتقاء سیستم های دیگ های موجود راهنمایی کنیم.

سیستم های تخصصی اقتصاد بخش دیگ بخار و سیستم بازیابی گرما می تواند نیازهای سوخت کلی شما را کاهش دهد، انتشارات کمتری را کاهش دهد و در نهایت هزینه های عملیاتی دیگ بخار شما را کاهش دهد.

جزئیات

• گرم کردن بیش از حد باعث افزایش بهره وری کلی می شود و همچنین از غلظت بیش از حد در مراحل آخر توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.
•گرمای گازهای احتراق از کوره برای حذف رطوبت از بخار و گرم کردن بخار استفاده می شود.
•ابرگرمکن ها معمولاً دارای چندین مدار لوله ای موازی با یک یا چند پیچ بازگشت هستند که بین سرها متصل می شوند.
•گرما از گاز های داغ به بخار در سوپر هیتر در دمای بالا منتقل می شود.
•به همین دلیل، بخش پیشانی سوپر هیتر در جریان مقابل و بخش ثانویه در جریان موازی قرار گرفته است تا فشار دمای دیواره لوله را کاهش دهد.

انواع و ویژگی های آن

ابرگرمکن را می توان بر اساس حالت انتقال گرما به نوع کنوکشن، نوع تابش و نوع نیمه تابش تقسیم کرد.با توجه به ویژگی های ساختاری می تواند به نوع لوله مار تقسیم شود، نوع صفحه نمایش، نوع دیواره و نوع دیواره بسته بندی. آنها از تعدادی از لوله های موازی و یک سر ورودی و خروجی تشکیل شده اند. قطر بیرونی لوله یک است.

به طور کلی 30 ~ 60 میلی متر. رایج ترین نوع سوپر هیتر جریان لوله مار است. آن را یک گروه لوله فشرده تر، تزئین در 450 ~ 1000 °C دود دمای گاز دود،گاز دود ناشی از فرسایش عمودی و جانبیگاز دود عمدتاً گرما را به لوله با کنوکشن منتقل می کند و بخشی از گرما توسط اشعه جذب می شود.در قسمت بالای کوره یا در خروجی قرار داده شده است، متعلق به نوع سوپر هیتر تابش یا نیمه تابش است. اولین گرمای تابش از شعله کوره را جذب می کند، در حالی که دومین نیز برخی از گرما را جذب می کند.در کتل های نیروگاه های برق بالاتر از 10 mpa، هر دو نوع صفحه نمایش و نوع مار معمولا برای افزایش جذب گرما استفاده می شوند. سوپر هیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود سوپر هیتر تابش است.که به ندرت استفاده می شود. سوپر هیتر نصب شده در دیوار در دیگ بخارگاه برق با ظرفیت بزرگ برای تشکیل دیوار بالای کوره و دود کنوکشن استفاده می شود. تصویر ترتیب چندین سوپر هیتر را نشان می دهد.دیگ های صنعتی با ظرفیت کوچک با سوپر هیتر تنها می توانند با سوپر هیتر تک مرحله ای برآورده شوند..

عملکرد

تغییرات شرایط عملیاتی دیگ مانند ارتفاع بار، تغییر سوخت و شرایط عملیاتی احتراق، همه بر دمای بخار در خروجی سوپر هیتر تأثیر می گذارند.بنابراین، روش هایی برای تنظیم دمای بخار در خروجی دیگ در نیروگاه وجود دارد تا آن را در مقدار مشخص شده ثابت کند. روش های رایج عبارتند از:برای تنظیم مستقیم دمای بخار از نوع اسپری آب یا دمای سطح استفاده می شود.درجه حرارت گاز دود در کوره توسط سوزاننده نوسان پذیر تغییر می کند. جذب گرما از سوپر هیتر توسط گردش مجدد گاز دود تنظیم می شود (به تنظیم دمای بخار در دیگ مراجعه کنید).هنگامی که بار دیگ افزایش می یابد، دمای بخار در ورودی و خروجی سوپر هیتر جریان افزایش می یابد و دمای سوپر هیتر تابش کاهش می یابد.سوپر هیترهای نوع تابش دهنده و نیمه تابش دهنده با هم ترکیب شده و به شکل معقول تنظیم شده اند.، تغییر دمای بخار خروجی می تواند کوچک باشد زمانی که بار و شرایط احتراق تغییر می کنند.جذب حرارتی و جریان بخار هر لوله موازی در گروه لوله سوپر هیتر در طول کار متفاوت استبه منظور جلوگیری از دمای بیش از حد در لوله های جداگانه، سوپر هیتر به چندین گروه لوله در دیگ های بزرگ تقسیم می شود.بخار هر گروه لوله با جعبه جمع آوری خارج از کوره مخلوط شده و با لوله بخار منتقل می شود تا از تفاوت دمای بیش از حد بین لوله ها جلوگیری شود.

اچ دی بویلر بهترین امکانات کلاس خود را ارائه می دهد

• مساحت تولیدی 200،000 متر مربع
• ۱۵۰ مهندس
• 600 جوشگرهای کد شده
• 60 بازرسان مجاز (از جمله مربیان سطح III NDT)
• درجه Aمجوز برای طراحی و ساخت دیگ (از سوی اداره نظارت و بازرسی کیفیت صادر می شود)
• ISO 90001:2008سیستم کیفیت
• ASMEگواهینامه دما
• ASME S , U وتوجه:مجوز تمبر
