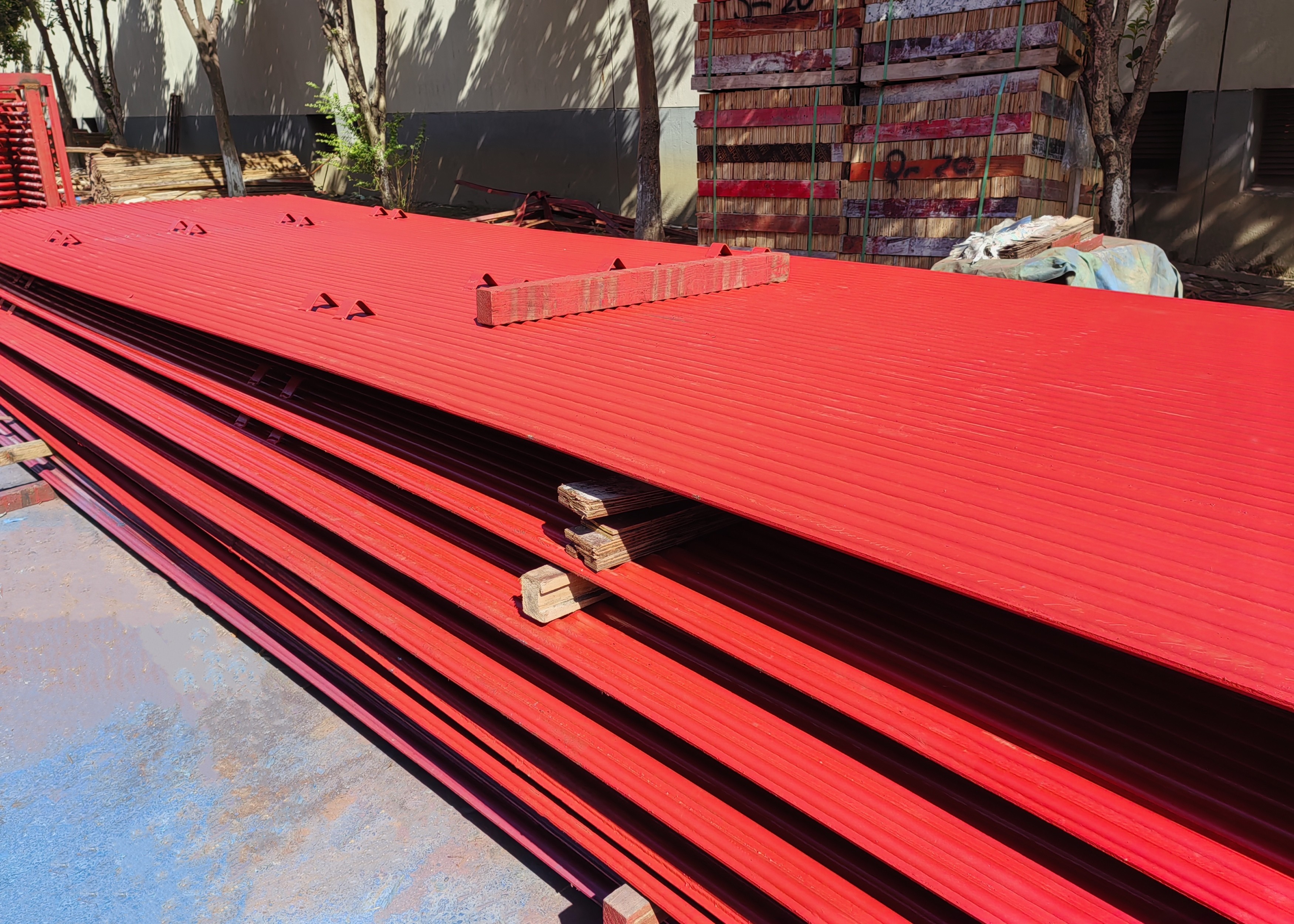

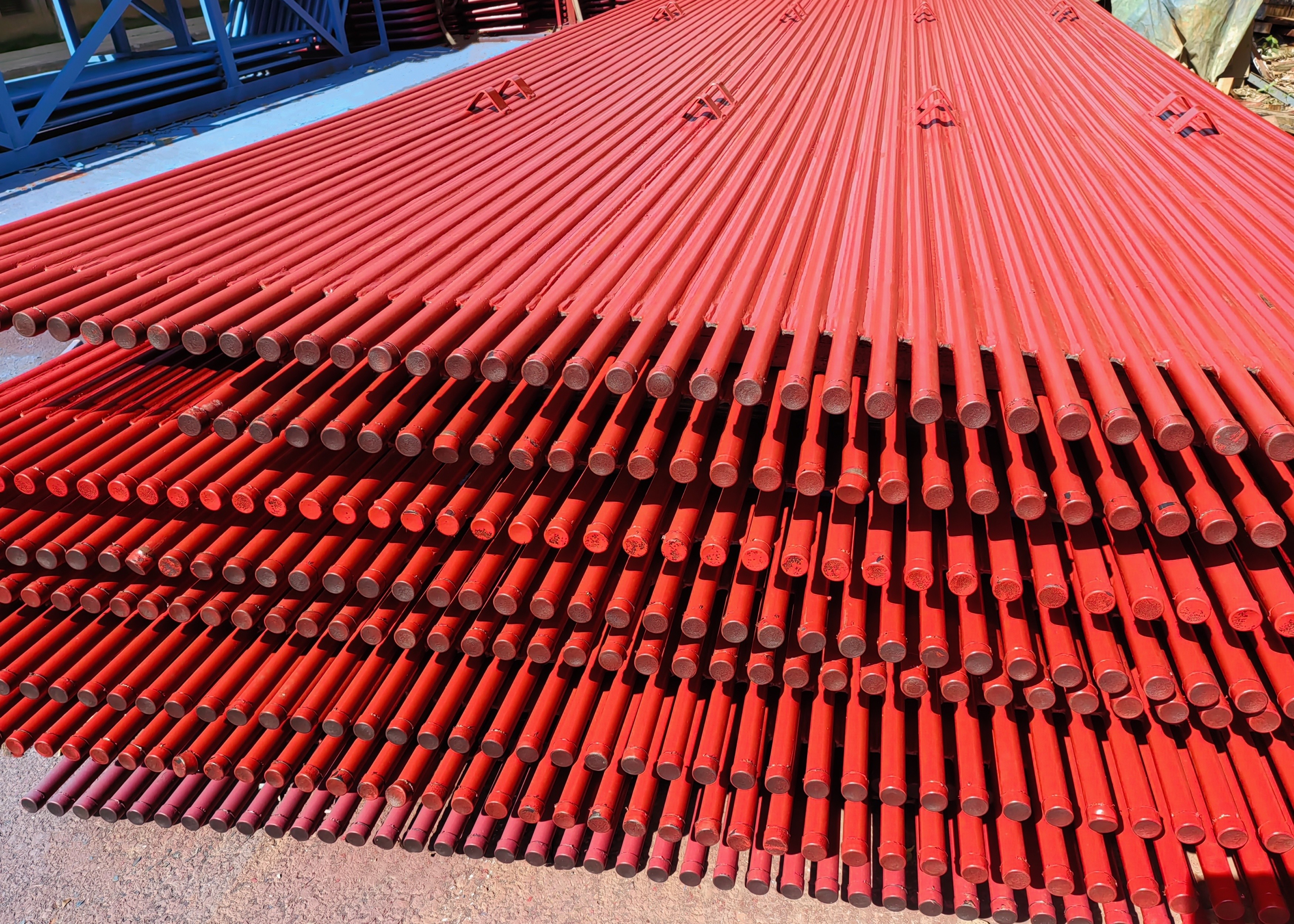

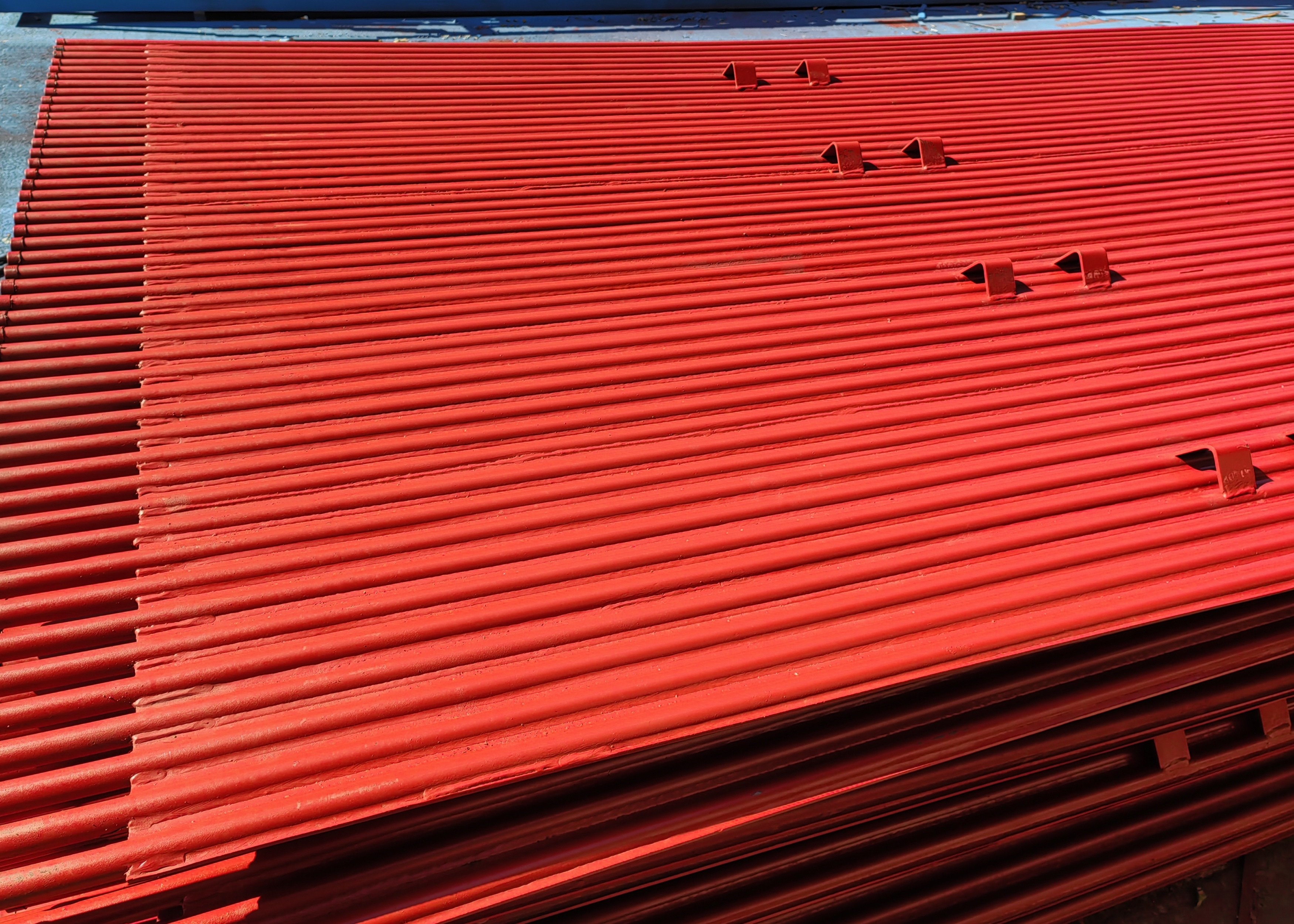

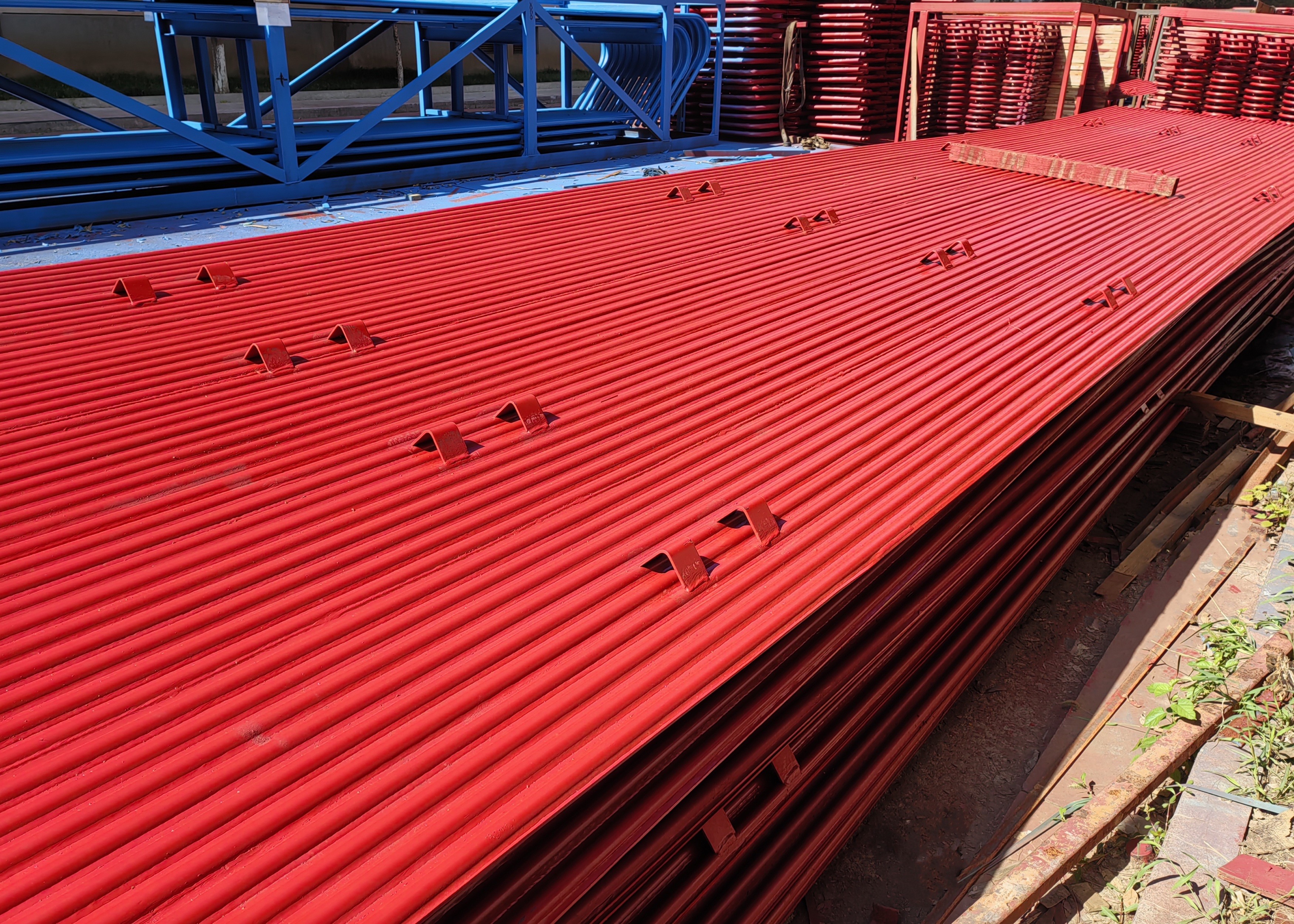

جوشکاری پانل دیوار آب دیگ افقی مقاومت در برابر دمای بالا

دیوار آب، همانطور که از نامش معلوم است، خنک کردن دیوار با آب است.

در کتل های اولیه، هیچ سطح گرمایشی در کوره وجود نداشت،و لوله های خنک شده با آب بعدا برای محافظت از دیوار کوره از سوختن با گاز دود با دمای بالا و خنک کردن محصولات احتراق ترتیب داده شد.

این دستگاه ها در اطراف کوره تنظیم شده اند، جریان جریان در لوله به طور کلی ترکیبی از آب یا آب سودا است و سطح گرمایی خنک شده توسط آب دیواری خنک کننده آب کوره نامیده می شود.

دو نوع اصلی دیوار آب وجود دارد، یعنی دیوار آب لوله سبک و دیوار آب فیلم.

طبقه بندی

با توجه به نوع ساختاری، سه نوع اصلی وجود دارد: نوع لوله ساده، نوع غشا و نوع لوله خیس.

دیواره آب لوله ساده از یک ردیف کامل از لوله های فولادی بدون درز تشکیل شده است و ساختار آنها ساده ترین است.دیوار آب غشا با جوش بسیاری از لوله های بالدار آب خنک شده با جوش نقطه ای، به طوری که آنها تبدیل به یک سطح گرمایش ترکیبی مهر و موم، که می تواند نه تنها بهبود هواپیمایی کوره، کاهش نشت هوا، بلکه همچنین بهتر محافظت از دیوار کوره،کاهش وزن دیوار کوره، ساختار را ساده تر کنید؛ دیواره آب لوله اسپور برای جوشاندن بسیاری از پین ها با طول 20 ~ 25mm و قطر 6 ~ 12mm در لوله دیواری خنک شده با آب است.و سپس استفاده از مواد پلاستیکی مقاوم برای کاهش جذب گرما از این بخش از دیوار آب و افزایش دمای منطقه احتراق، مناسب برای مواردی است که اشتعال سوخت به ویژه دشوار است یا برخی از کوره های تخلیه slag مایع است.

بر اساس قسمت طرح، دو نوع از نوع دیوار متصل و نوع دیوار پارتیشن (به عنوان مثال، گرمایش دو طرفه) وجود دارد.

اولی بیشتر به طور جزئی در دیواره داخلی دیواره کوره جاسازی شده و از یک طرف گرما را جذب می کند، در حالی که دومین بیشتر در وسط اتاق کوره یک دیواره بزرگ نصب می شود,جدا کردن کل کوره به دو قسمت مستقل که در هر دو طرف گرم می شوند.

مزایای دیواره های آب غشا

(1) اطمینان از سفت بودن دیواره کوره و کاهش نشت هوا از اتاق احتراق

(2) اتاق احتراق به طور کامل با آب خنک می شود، که در صورت احتراق شدید باعث جلوگیری از کوکس شدن می شود.

(3) ظرفیت ذخیره گرما کوچک است، اتاق احتراق به سرعت گرم می شود، و خنک سازی نیز سریع است، که می تواند زمان خنک سازی شروع و خاموش شدن دیگ را کوتاه کند.

(4) مناسب است که از دیوار کوره لوله گذاری استفاده شود، که بار قاب دیگ را به شدت کاهش می دهد و برای تعلیق آسان است.

(5) در مقایسه با لوله ساده، ظرفیت جذب حرارتی لوله بهبود یافته است.

(6) این کار میزان پیش مونتاژ قطعات دیگ را بهبود می بخشد، که راحت است و حجم کار نصب را کاهش می دهد.
