استاندارد ASME SA210A1 پانل دیواری آب دیگ بخار لوله های مستقیم برای نیروگاه

پانل لوله مستقیم دیگ بخار برای نیروگاه

معرفی محصول

نوع اصلی پنل های دیواری که شرکت ما تولید می کند، دیواری غشاست.

دیواره آب غشا یک ساختار ضد هوا است که از لوله ها و باله ها تشکیل شده است.مزیت آن کاهش نشت هوا در کوره است.بار کمتر بر روی سازه فولادی و هزینه پایین تری برای دیگ؛ آسان برای استفاده از ساختار تعلیق و بهبود سیستم گسترش حرارتی، مناسب برای تولید مکانیکی در مقیاس بزرگ، سرعت مونتاژ بالا،ظرفیت ذخیره گرما پایین و کوتاه کردن زمان روشن شدن و خاموش شدنمعایب آن این است که فرآیند تولید پیچیده است. دیوار آب غشا اغلب در دیگ های با ظرفیت بزرگ، دمای بالا و فشار بالا استفاده می شود.

بر اساس فرآیند تولید مختلف، دیواره آب غشا را می توان به سه نوع تقسیم کرد:1لوله های فلزی در ردیف ها جوش داده می شوند، با کار جوش کمتر، اما لوله های فلزی گران هستند.که دارای هزینه مواد کم است و می تواند به راحتی نیازهای مختلف را برآورده کند، اما فولاد صاف نیاز به دقت بالا و تجهیزات نهایی دارد.3.لحام فیوژن لوله های خالی، باله های بین لوله ها با پر کردن سیم لحام شکل می گیرند، که بیشتر برای فاصله کوچک بین لوله ها استفاده می شود.پیچ بین لوله های دیوار آب غشا با عواملی مانند فشار دیگ و بار گرمای کوره مرتبط است، معمولا s/d 1.2-1 است.5.

مشخصات

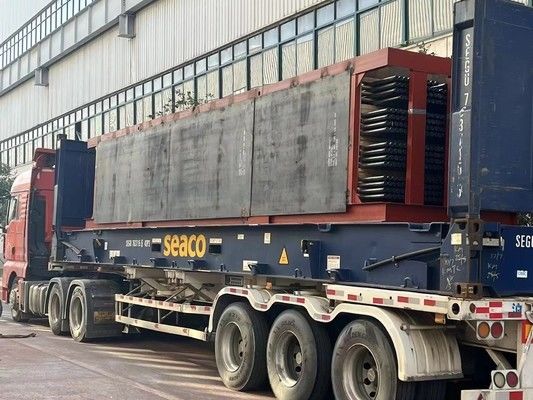

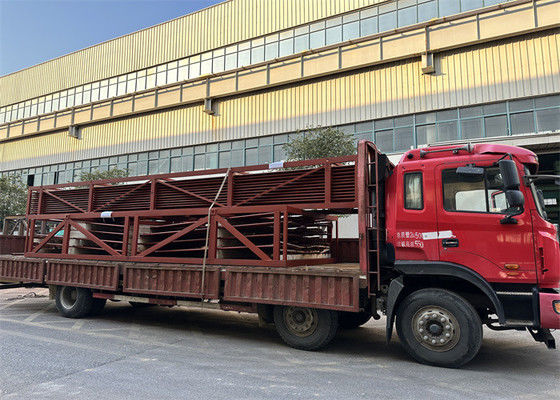

تصاویر بالا دیوارهای غشا برای یک پروژه تایلند با جزئیات مشخصات در زیر است:
