SA192 غشا لوله دیواره آب پایه با کلاهک چندگانه

لوله پایه استاندارد ASME SA192 ساخته شده از دیواره غشاء دیگ با سرگوشی متعدد

معرفی محصول

پانل های دیواری آب، سطح اصلی گرمایش دیگ ها هستند که از چندین ردیف لوله فولادی تشکیل شده اند که در اطراف گوشه دیگ قرار دارند.و خارج از آن گرمای شعله در کوره دیگ را می پذیرد، عمدتاً گرمای تابش محصولات احتراق با دمای بالا را در کوره جذب می کند. مایع کار در آن بالا می رود و با گرما تبخیر می شود.

نوع اصلی پنل های دیواری که شرکت ما تولید می کند، دیواری غشاست.

دیواره آب غشا یک ساختار ضد هوا است که از لوله ها و باله ها تشکیل شده است.مزیت آن کاهش نشت هوا در کوره است.بار کمتر بر روی سازه فولادی و هزینه پایین تری برای دیگ؛ آسان برای استفاده از ساختار تعلیق و بهبود سیستم گسترش حرارتی، مناسب برای تولید مکانیکی در مقیاس بزرگ، سرعت مونتاژ بالا،ظرفیت ذخیره گرما پایین و کوتاه کردن زمان روشن شدن و خاموش شدنمعایب آن این است که فرآیند تولید پیچیده است. دیوار آب غشا اغلب در دیگ های با ظرفیت بزرگ، دمای بالا و فشار بالا استفاده می شود.

بر اساس فرآیند تولید مختلف، دیواره آب غشا را می توان به سه نوع تقسیم کرد:1لوله های فلزی در ردیف ها جوش داده می شوند، با کار جوش کمتر، اما لوله های فلزی گران هستند.که دارای هزینه مواد کم است و می تواند به راحتی نیازهای مختلف را برآورده کند، اما فولاد صاف نیاز به دقت بالا و تجهیزات نهایی دارد.3.لحام فیوژن لوله های خالی، باله های بین لوله ها با پر کردن سیم لحام شکل می گیرند، که بیشتر برای فاصله کوچک بین لوله ها استفاده می شود.پیچ بین لوله های دیوار آب غشا با عواملی مانند فشار دیگ و بار گرمای کوره مرتبط است، معمولا s/d 1.2-1 است.5.

مشخصات

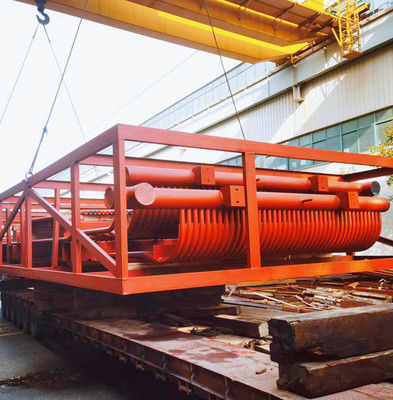

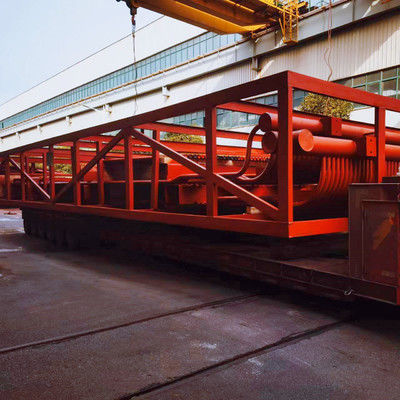

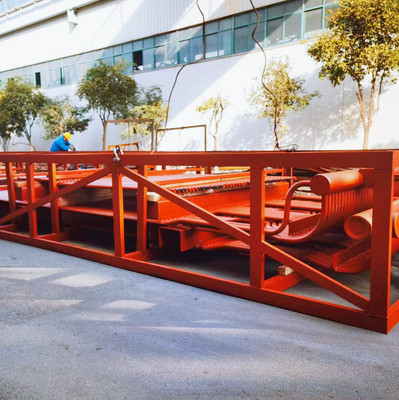

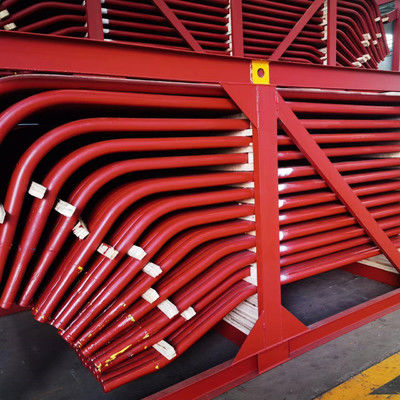

تصاویر بالا دیوارهای غشا برای یک پروژه پاکستان با جزئیات مشخصات در زیر است:
