ASME Standard SA192M لوله های دیواره آب برای دیواره دیواره دیواره آب برای دیواره دیواره دیواره آب برای دیواره دیواره آب برای دیواره دیواره آب برای دیواره دیواره آب برای دیواره دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب برای دیواره آب
Product Details
| مواد لوله: | SA 210 A1 | الزامات: | 100٪ PT، 100 RT، 100٪ UT |
|---|---|---|---|
| کلمات کلیدی: | دیوار غشایی · پانل دیواری آب | ||
| برجسته کردن |
ASME استاندارد دیواره آب دیگ,SA192M دیواره آب دیگ,لوله های دیگ بخار نیروگاه SA192M |
||
Product Description
ASME Standard Boiler Membrane Walls ساخته شده از SA192M برای تعویض / نگهداری از آسیاب شکر
معرفی محصول
پانل های دیواری آب، سطح اصلی گرمایش دیگ ها هستند که از چندین ردیف لوله فولادی تشکیل شده اند که در اطراف گوشه دیگ قرار دارند.و خارج از آن گرمای شعله در کوره دیگ را می پذیرد، عمدتاً گرمای تابش محصولات احتراق با دمای بالا را در کوره جذب می کند. مایع کار در آن بالا می رود و با گرما تبخیر می شود.
هنگامی که دیواره آب در ابتدا طراحی شد، آن را برای گرم کردن، اما برای خنک کردن کوره به طوری که آن را به دلیل درجه حرارت بالا آسیب نمی بیند، طراحی نشده است.به دلیل عملکرد خوب تبادل گرما، به تدریج جایگزین درام بخار برای گرم کردن قطعات اصلی برای دیگ ها می شوند. آنها سطح گرمایش تبخیر است که شامل بسیاری از لوله های موازی است که بر روی دیواره داخلی آتش دیگ قرار گرفته است.عملکرد آنها جذب گرما تابش از آتش با دمای بالا یا دود گاز در کوره است، و تولید بخار یا آب گرم در داخل لوله ها و همچنین کاهش دمای دیواره کوره به منظور محافظت از آن.دمای شعله در کوره بسیار بالا است و شدت تابش گرما بسیار بالا است40 تا 50 درصد بیشتر از این حرارت توسط دیواره آب جذب می شود. به جز دیواره های آب با ظرفیت کوچک، سطح اصلی گرمایش تبخیر برای دیواره های لوله آب فعلی دیواره آب است.
اگر بر اساس نوع سازه، دیواره های آب را می توان به انواع زیر تقسیم کرد: نوع لوله برهنه، نوع غشا و نوع لوله سوراخ.
نوع غشا گسترده ترین مورد استفاده است.
دیواره آب غشا یک ساختار ضد هوا است که از لوله ها و باله ها تشکیل شده است.مزیت آن کاهش نشت هوا در کوره است.بار کمتر بر روی سازه فولادی و هزینه پایین تری برای دیگ؛ آسان برای استفاده از ساختار تعلیق و بهبود سیستم گسترش حرارتی، مناسب برای تولید مکانیکی در مقیاس بزرگ، سرعت مونتاژ بالا،ظرفیت ذخیره گرما پایین و کوتاه کردن زمان روشن شدن و خاموش شدنمعایب آن این است که فرآیند تولید پیچیده است. دیوار آب غشا اغلب در دیگ های با ظرفیت بزرگ، دمای بالا و فشار بالا استفاده می شود.
با توجه به فرآیند تولید مختلف، دیواره آب غشا را می توان به سه نوع تقسیم کرد ((به شکل 1 مراجعه کنید):1لوله های فلزی در ردیف ها جوش داده می شوند، با کار جوش کمتر، اما لوله های فلزی گران هستند.که دارای هزینه مواد کم است و می تواند به راحتی نیازهای مختلف را برآورده کند، اما فولاد صاف نیاز به دقت بالا و تجهیزات نهایی دارد.3.لحام فیوژن لوله های خالی، باله های بین لوله ها با پر کردن سیم لحام شکل می گیرند، که بیشتر برای فاصله کوچک بین لوله ها استفاده می شود.پیچ بین لوله های دیوار آب غشا با عواملی مانند فشار دیگ و بار گرمای کوره مرتبط است، معمولا s/d 1.2-1 است.5.
مشخصات

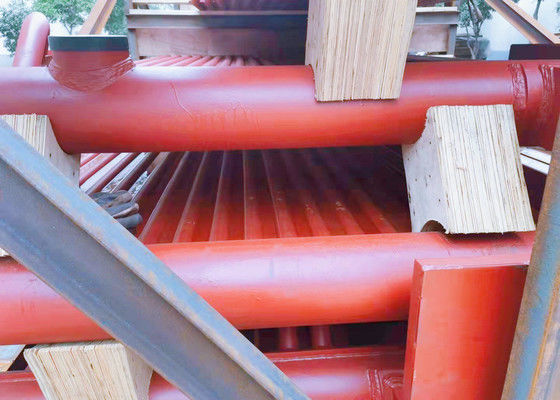

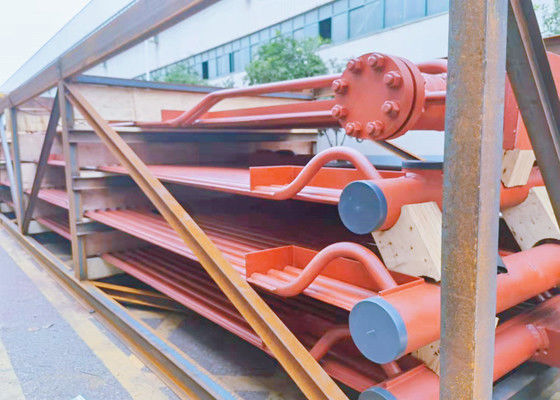

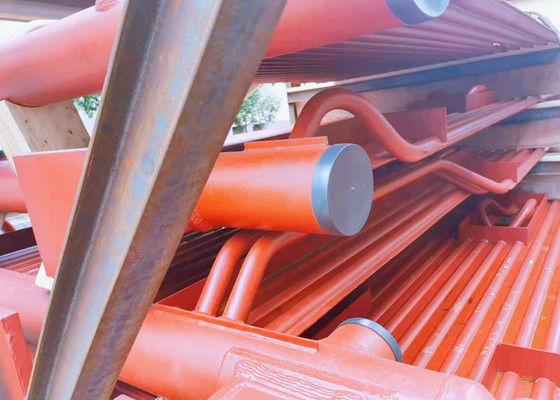

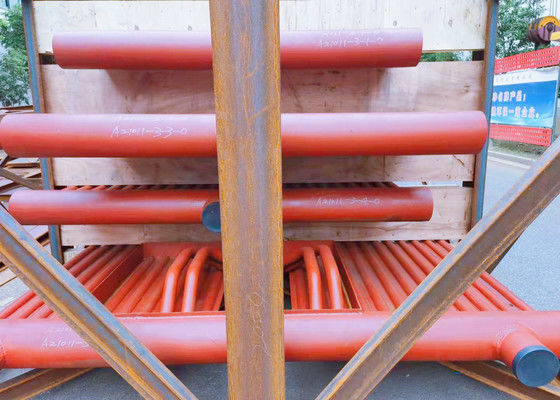

تصاویر بالا دیوارهای غشا برای یک پروژه پاکستان با جزئیات مشخصات در زیر است:
| نام | دیواره های مِمِبران |
| مواد | ASME SA192M و Q235B |
| اندازه لوله | 63.5*4.5mm |
| استاندارد | طبق استاندارد ASME/GB |
| تجهیزات | تجهیزات تولیدی خودکار |
| درخواست | تعمیر و نگهداری دیگ های آسیاب قند و دیگ های نیروگاه |
