دیواری از دیواره دیواره دیواره دیواره دیواره دیواره دیواره دیواره دیواره
Product Details
| سوخت: | زغال سنگ / گاز / زغال سنگ / آب گرم | ماده: نوار صاف: | Q235B |
|---|---|---|---|
| کلمات کلیدی: | پانل دیواری آب | درجه: | A |
| سطح تولید: | استاندارد ASME | کلمه کلیدی: | دیوار آب دیگ |
| مواد لوله: | 20 گرم | NDE: | 100٪ PT، 100 RT، 100٪ UT |
| برجسته کردن |
دیواره دیگ بخار با زغال سنگ,Q235B دیواره دیگ,دیواره غشا صنعتی |
||
Product Description

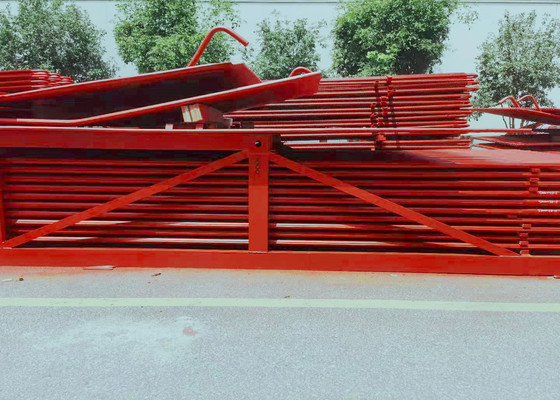

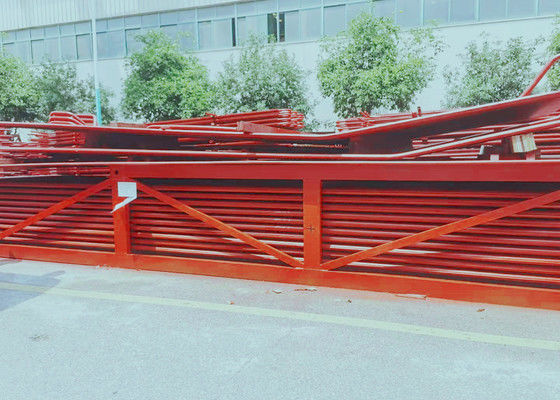

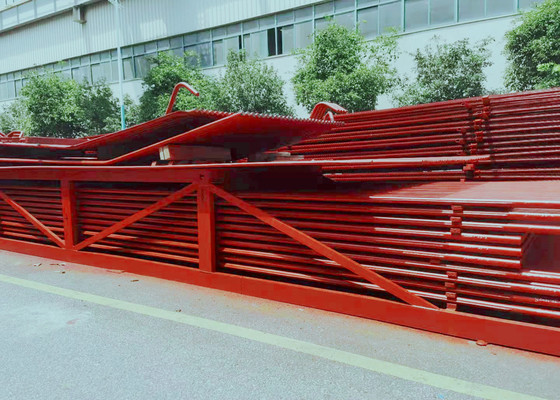

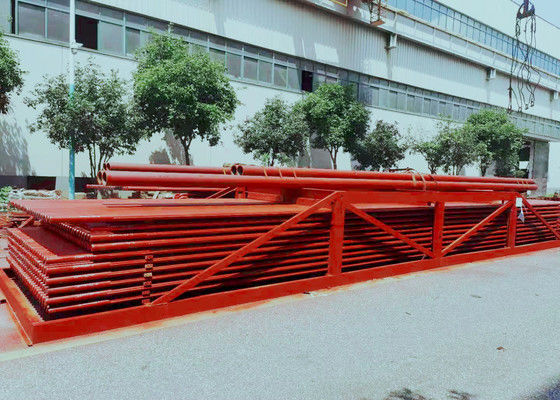

دیواره آب غشاء دیگ با SAW برای استفاده از آسیاب قند و دیگر دیگ های صنعتی
مقدمه
دیواره آب غشا یک ساختار ضد هوا است که از لوله ها و باله ها تشکیل شده است.مزیت آن کاهش نشت هوا در کوره است.بار کمتر بر روی سازه فولادی و هزینه پایین تری برای دیگ؛ آسان برای استفاده از ساختار تعلیق و بهبود سیستم گسترش حرارتی، مناسب برای تولید مکانیکی در مقیاس بزرگ، سرعت مونتاژ بالا،ظرفیت ذخیره گرما پایین و کوتاه کردن زمان روشن شدن و خاموش شدنمعایب آن این است که فرآیند تولید پیچیده است. دیوار آب غشا اغلب در دیگ های با ظرفیت بزرگ، دمای بالا و فشار بالا استفاده می شود.
با توجه به فرآیند تولید مختلف، دیواره آب غشا را می توان به سه نوع تقسیم کرد ((به شکل 1 مراجعه کنید):1لوله های فلزی در ردیف ها جوش داده می شوند، با کار جوش کمتر، اما لوله های فلزی گران هستند.که دارای هزینه مواد کم است و می تواند به راحتی نیازهای مختلف را برآورده کند، اما فولاد صاف نیاز به دقت بالا و تجهیزات نهایی دارد.3.لحام فیوژن لوله های خالی، باله های بین لوله ها با پر کردن سیم لحام شکل می گیرند، که بیشتر برای فاصله کوچک بین لوله ها استفاده می شود.پیچ بین لوله های دیوار آب غشا با عواملی مانند فشار دیگ و بار گرمای کوره مرتبط است، معمولا s/d 1.2-1 است.5.
مواد برای پانل های دیواری آب
20# فولاد، SA192، SA 106B، 15CrMoVG، 12Cr1MoV
استانداردها
استاندارد کد ASME، استاندارد GB
بازرسی کیفیت
MT، RT، آزمایش هیدرولیک
مشخصات
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرما تولید شده توسط شعله یا دود درجه حرارت بالا و تولید بخار یا آب گرم در لوله ها است.بنابراین برای کاهش دمای اتاق.
| نام | پنل های دیواری آب |
| مواد | فولاد کربن یا فولاد آلیاژ استاندارد ASME/GB |
| اندازه لوله | سفارشی |
| استاندارد | طبق استاندارد ASME/GB |
| تجهیزات | تجهیزات تولیدی خودکار |
| درخواست | تعمیر و نگهداری دیگ های آسیاب قند و دیگ های نیروگاه |
پانل های دیواری مختلف آب دیگ را می توان ساخت
- پانل دیواری آب دیواره دیواره دیواره:جوش نقطه ای بسیاری از لوله های بالدار رول شده را به یک سطح گرمایش ترکیبی مهر و موم می کند، که باعث افزایش خضاب کوره می شود و نشت هوا را کاهش می دهد.
- لوله های دیواری آب:در لوله دیواری آب، پین های 20 تا 25 میلی متر طولی و 6 تا 12 میلی متر قطر را جوش می دهد و سپس یک پلاستیک مقاوم برای سنگ کروم را برای کاهش جذب گرما پانل دیواری آب استفاده می کند.و افزایش دمای در منطقه احتراقمناسب برای موقعیت هایی است که آتش گرفتن سوخت دشوار است، و همچنین کوره های مخصوص استفاده از slag.
- پانل دیواری آب لوله ساده:متشکل از یک ردیف کامل از لوله های فولادی بدون درز، ساده ترین ساختار.
- لوله های دیواری آب دیواره ای دیواره ای:در دیواره داخلی دیوار کوره، جذب گرما یک طرفه.
- پانل دیواری دو طرفه آب گرم:نصب شده در وسط کوره بزرگ دیگ، که به دو قسمت مستقل از یکدیگر تقسیم می شود و هر دو طرف گرم می شوند.
Product Highlights
دیواره آب غشاء دیگ با SAW برای استفاده از آسیاب قند و دیگر دیگ های صنعتی مقدمه دیواره آب غشا یک ساختار ضد هوا است که از لوله ها و باله ها تشکیل شده است.مزیت آن کاهش نشت هوا در کوره است.بار کمتر بر روی سازه فولادی و هزینه پایین تری برای دیگ؛ آسان برای استفاده از ساختار تعلیق و بهبود سیستم گسترش حرارت...
