اجزای پیشرفته سوپر هیتر و ری هیتر برای تولید بخار با دمای بالا

ابرگرمکن بخار با دمای بالا و دوباره گرمکن در نیروگاه های حرارتی

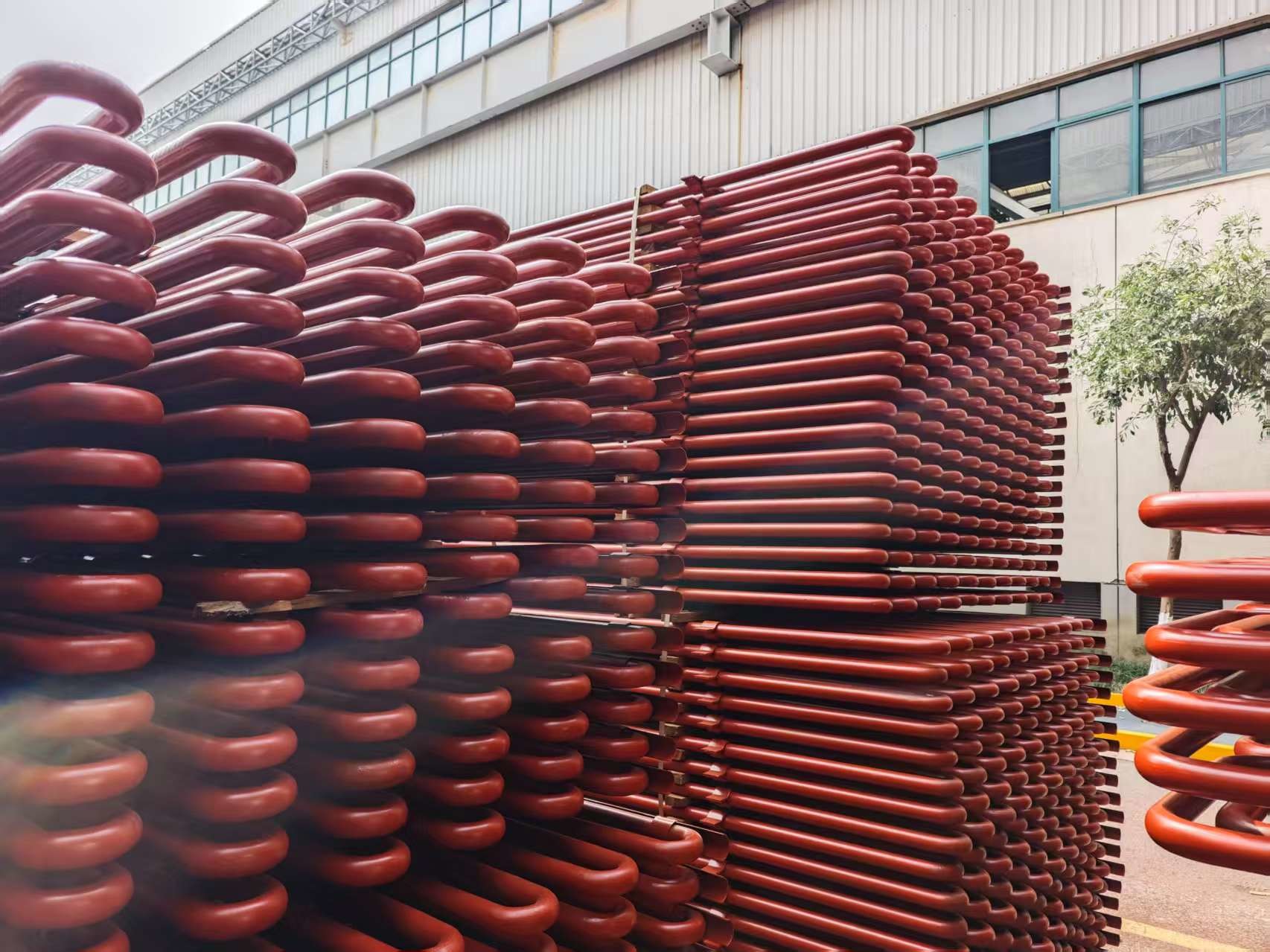

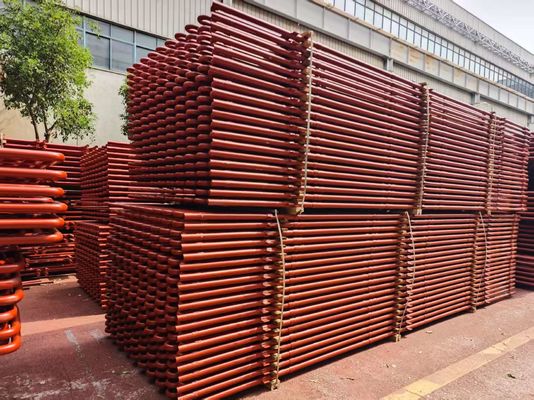

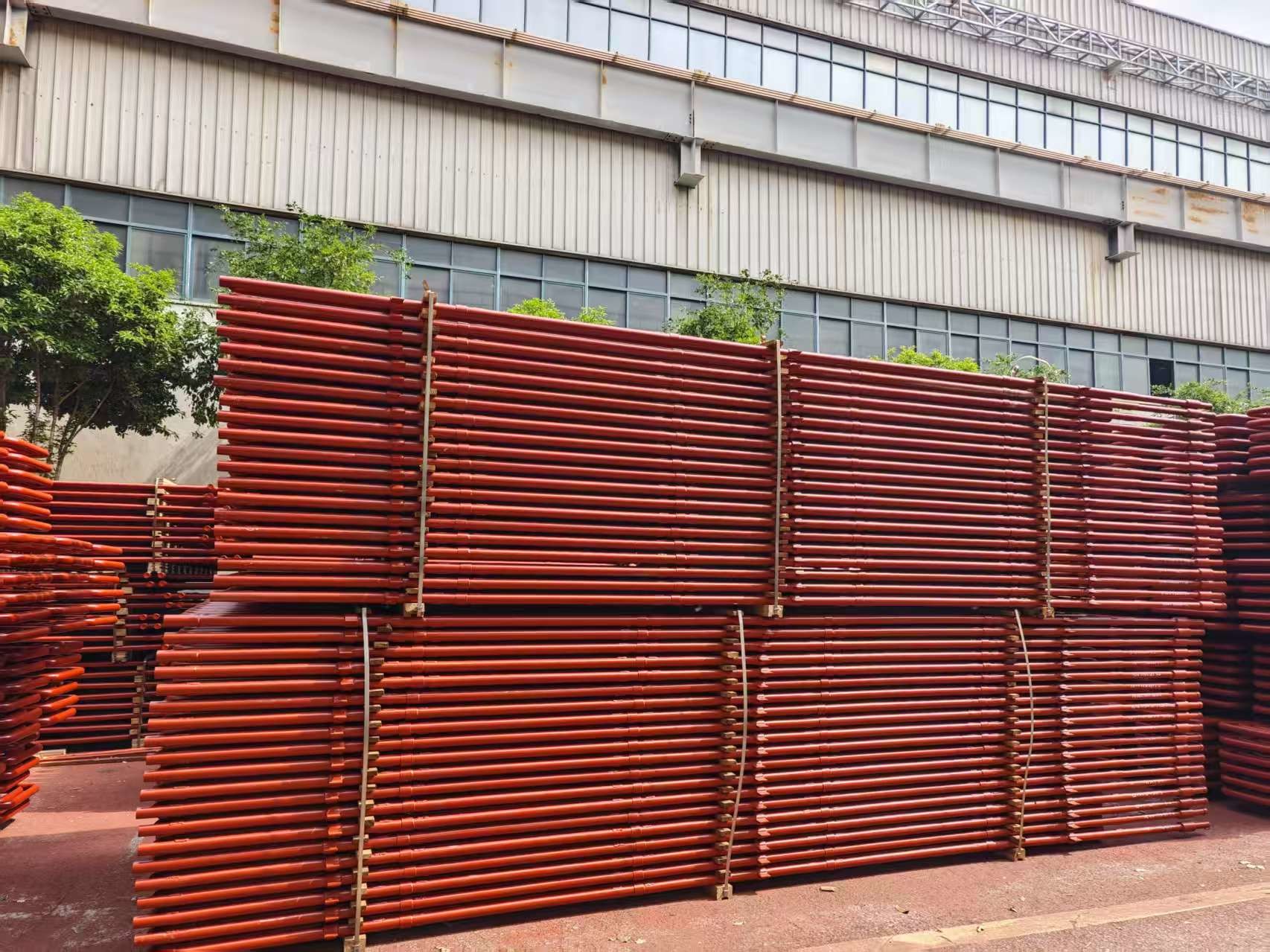

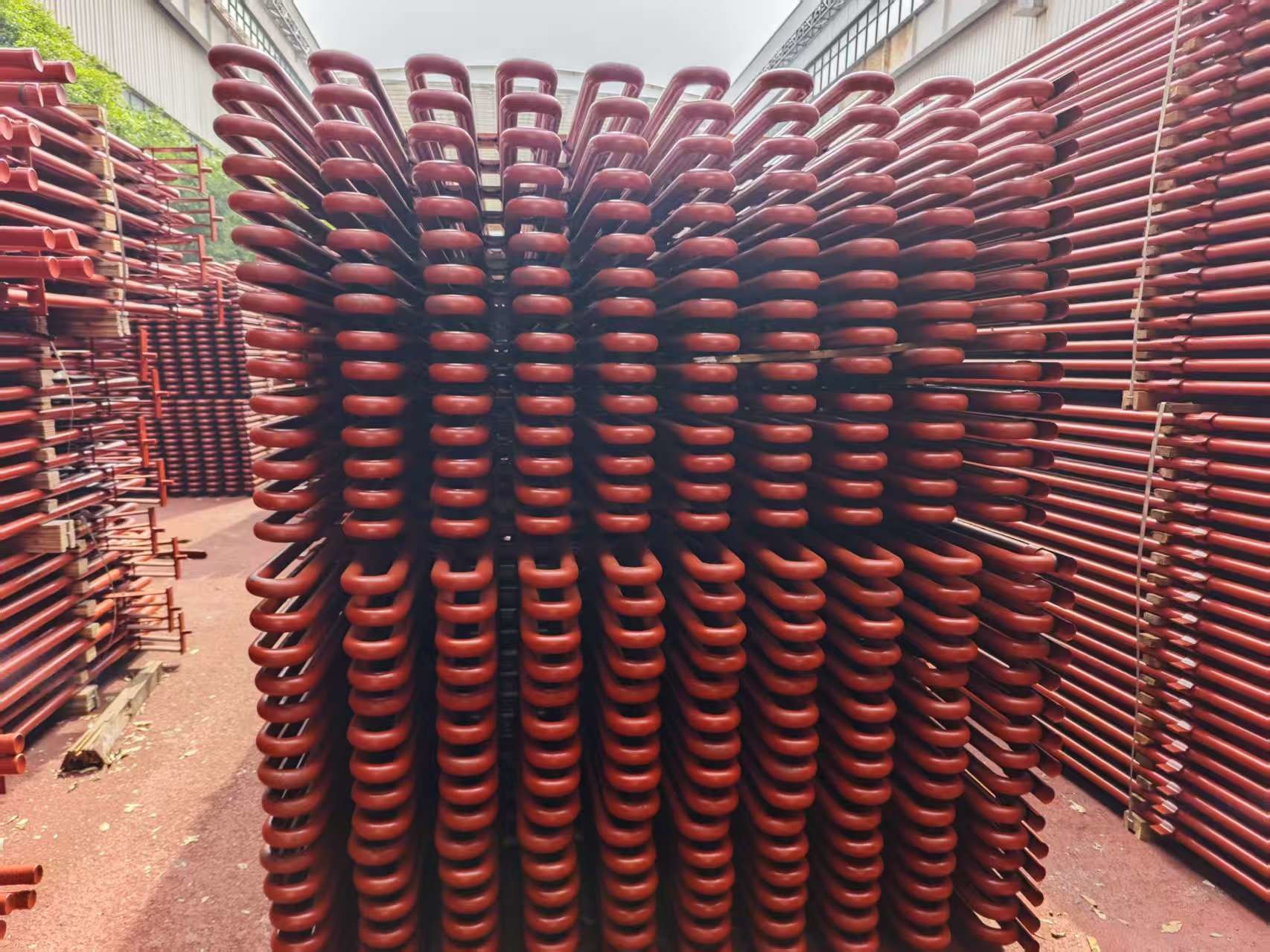

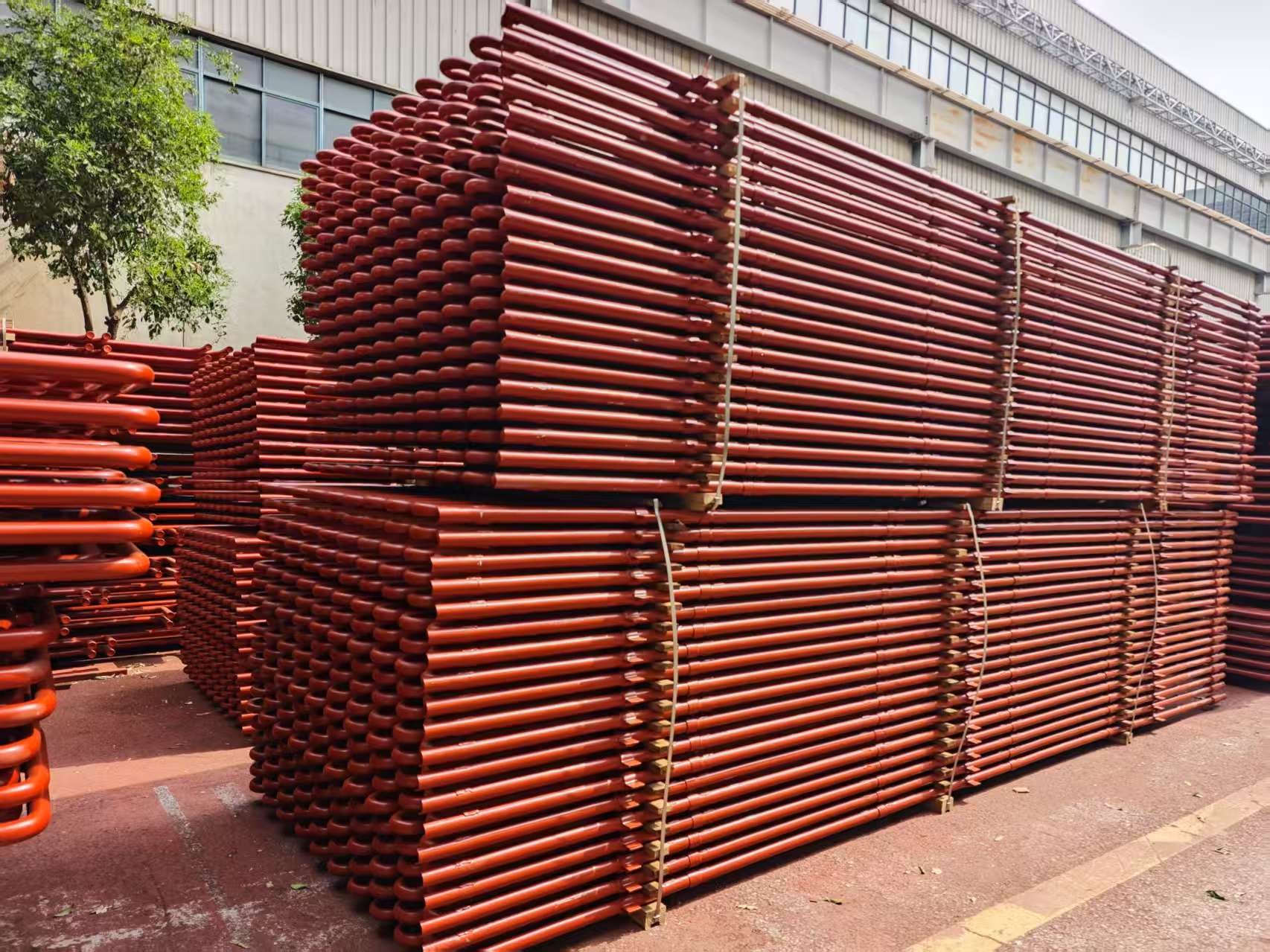

اجزای سوپر هیتر و ری هیتر

سوپر هیتر به طور عمده دارای لوله های گرمایشی از آلیاژ های مقاوم در حرارت در مسیر گاز دود است.

توضیحات محصول

برای بهبود کارایی حرارتی، فشار بخار فوق گرم شده از فشار فوق بالا به فشار زیر و فوق انتقادی افزایش یافته است.دمای بخار سوپر هیترها و رایت هایترها در محدوده ۵۴۰ تا ۵۵۵ درجه نگه داشته می شود..

از آنجا که آنچه از طریق لوله های سوپر هیترها و رایترها جریان می یابد بخار دمای بالا است، ضریب انتقال گرما از دیواره لوله به بخار بسیار کوچک است.و عملکرد انتقال گرما ضعیف است، ظرفیت خنک کننده از بخار به دیواره لوله کم است. در همین حال برای اطمینان از تفاوت دمای معقول انتقال گرما،معمولاً سوپر هیترها و رایترها در مناطقی که دمای دود بالاست قرار می گیرند.، و دمای کار آنها از دیواره لوله نسبتا بالا است، بنابراین محیط کار از superheaters و reheaters بسیار بد هستند. به خصوص reheaters، برای فشار بخار reheated پایین است،و ظرفیت خنک کردن لوله ها بدتر است، بنابراین چگونگی اطمینان از این که فلز لوله می تواند در دراز مدت کار کند یک مسئله مهم در مورد طراحی و کار سوپر هیترها و ریتهترها است.نمودار ۴-۱ حد بالای دمای مجاز برای فلزات معمولی مورد استفاده در دیگرها را نشان می دهدبرای جلوگیری از استفاده از سطح بالاتر از فولاد آلیاژ، هنگامی که به طراحی سوپر هیترها و ریتهترها می آید، فلز لوله مورد استفاده تقریباً نزدیک به محدودیت های دمایی در هنگام کار است.اگر دمای هوا 10 تا 20 درجه افزایش یابدبنابراین باید توجه به طراحی و عملکرد سوپر هیترها و ریتهترها در جنبه های زیر پرداخت شود:

1.تا اطمینان حاصل شود که دمای بخار در هنگام کار پایدار است. تغییرات دمای بخار نباید بیش از +5- -10 درجه باشد.

2برای تنظیم دمای سوپر هیترها و ری هیترها زمانی که شرایط عملیاتی به اندازه ای تغییر می کند که دمای بخار نامی را حفظ کند، یک روش قابل اعتماد لازم است.

3برای به حداقل رساندن انحراف حرارتی بین لوله های موازی.

سوپر هیتر برای افزایش دمای بخار بالاتر از نقطه اشباع آن است.
گرمایش مجدد یک سوپر هیتر است که بخار خارج از مرحله فشار بالا توربین را گرم می کند. بخار گرم شده سپس به مرحله فشار پایین توربین ارسال می شود.با گرم کردن مجدد بخار بین توربین فشار بالا و فشار پایین، می توان بهره وری الکتریکی چرخه نیروگاه را بیش از 40٪ افزایش دادچرخه گرمایش مجدد در دیگ های بزرگ استفاده می شود زیرا از نظر اقتصادی فقط در نیروگاه های بزرگتر امکان پذیر است.

جزئیات

تمام مواد اولي از طريق برش لوله ساخته مي شوند.

این مجموعه شامل یک سری از روغن (فولاد کربن،فولاد آلیاژ یا فولاد گرمای دوام) و سر و سایر وسایل کمکی است.38،42 و غیره ، همچنین به عنوان درخواست.

تفاوت ها

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را به ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.

معرفی شرکت

در سال 1985 تاسیس شد، شرکت ژانگژیاگانگ هوا دونگ کتلر لمیتد (که به عنوان HD کتلر تجارت می کند) ، تولید نیروگاه؛ صنعتی؛ گرما ضایعات؛ سوزاندن ضایعات؛ بیوماس؛کازل های گرمای ارگانیک و بخار الکتریکیهمراه با طیف گسترده ای از سطوح حرارتی، HD Boiler به بازار یک خدمات منحصر به فرد از جمله طراحی دیگ ، ساخت، نصب،نگهداری و تعویض قطعات فشاری دیگ.

1. مساحت توليد 200 هزار متر مربع
2150 مهندس
3. 600 جوشگرهای کد شده
4. 60 بازرسان مجاز ((درباره آموزش NDT سطح-III)
5مجوزهای کلاس A برای طراحی و تولید دیگ
6. ISO 9001:2008 سیستم کیفیت
7گواهینامه ASME برای دیگ های برق
8مجوز مهر ASME S، U و NB
