کویلهای اکونومایزر دیگ بخار سفارشی SA210A1 برای زبالهسوزها
Product Details
| سوخت: | زغال سنگ/گاز/نفت، حرارت آب | نوع: | اولیه و ثانویه |
|---|---|---|---|
| نصب: | افقی عمودی | تکنیک تولید: | خمش گرم، اکستروژن |
| نقاشی: | سفارشی | کلمات کلیدی: | اکونومایزر بویلر |
| مواد: | فولاد کربن / فولاد ضد زنگ | استفاده: | دیگ بخار نیروگاه/CFB |
| برجسته کردن |
کویلهای اکونومایزر دیگ بخار سفارشی,کویلهای اکونومایزر دیگ بخار زبالهسوزها,کویلهای اکونومایزر دیگ بخار SA210A1 |
||
Product Description

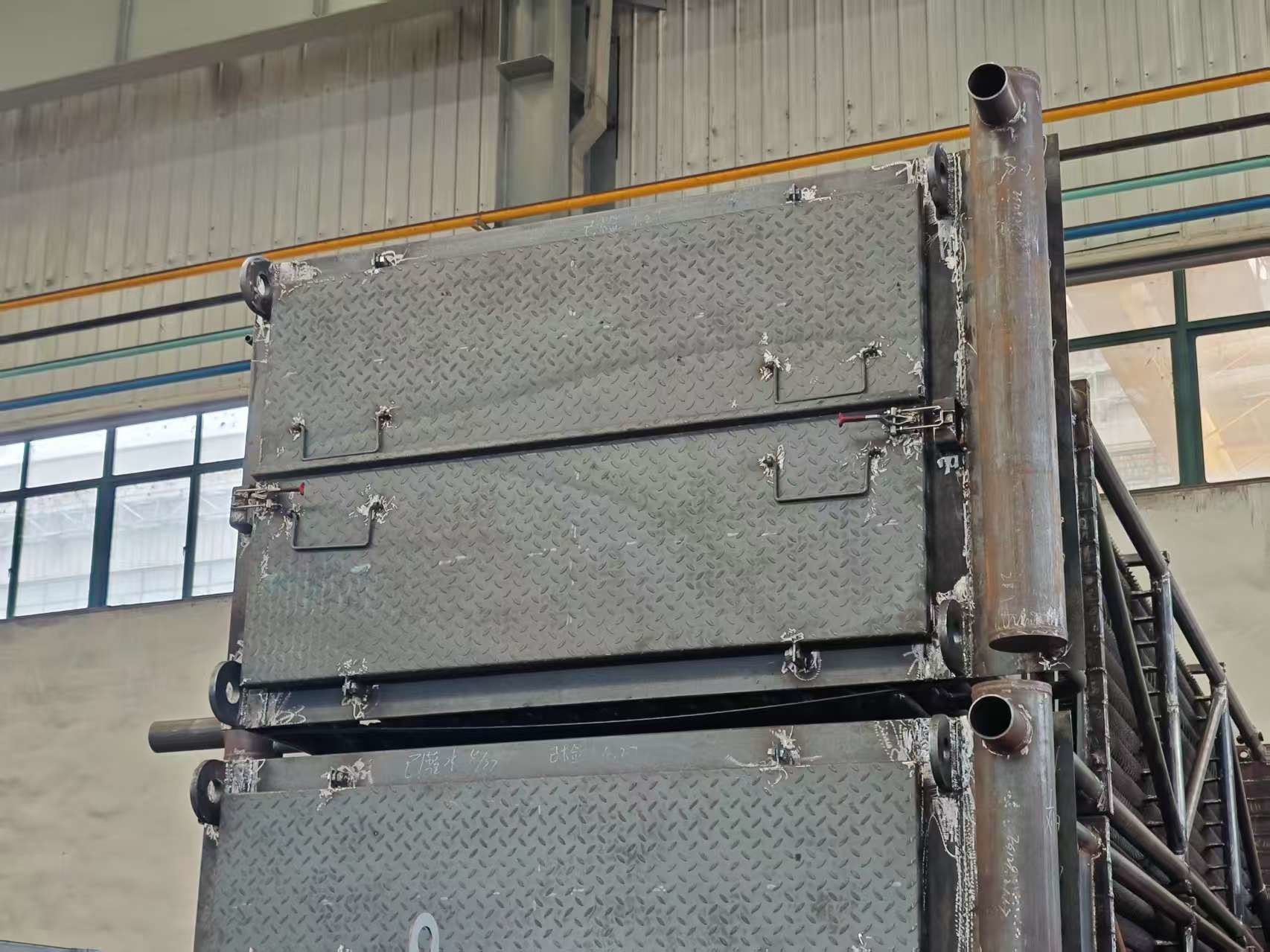

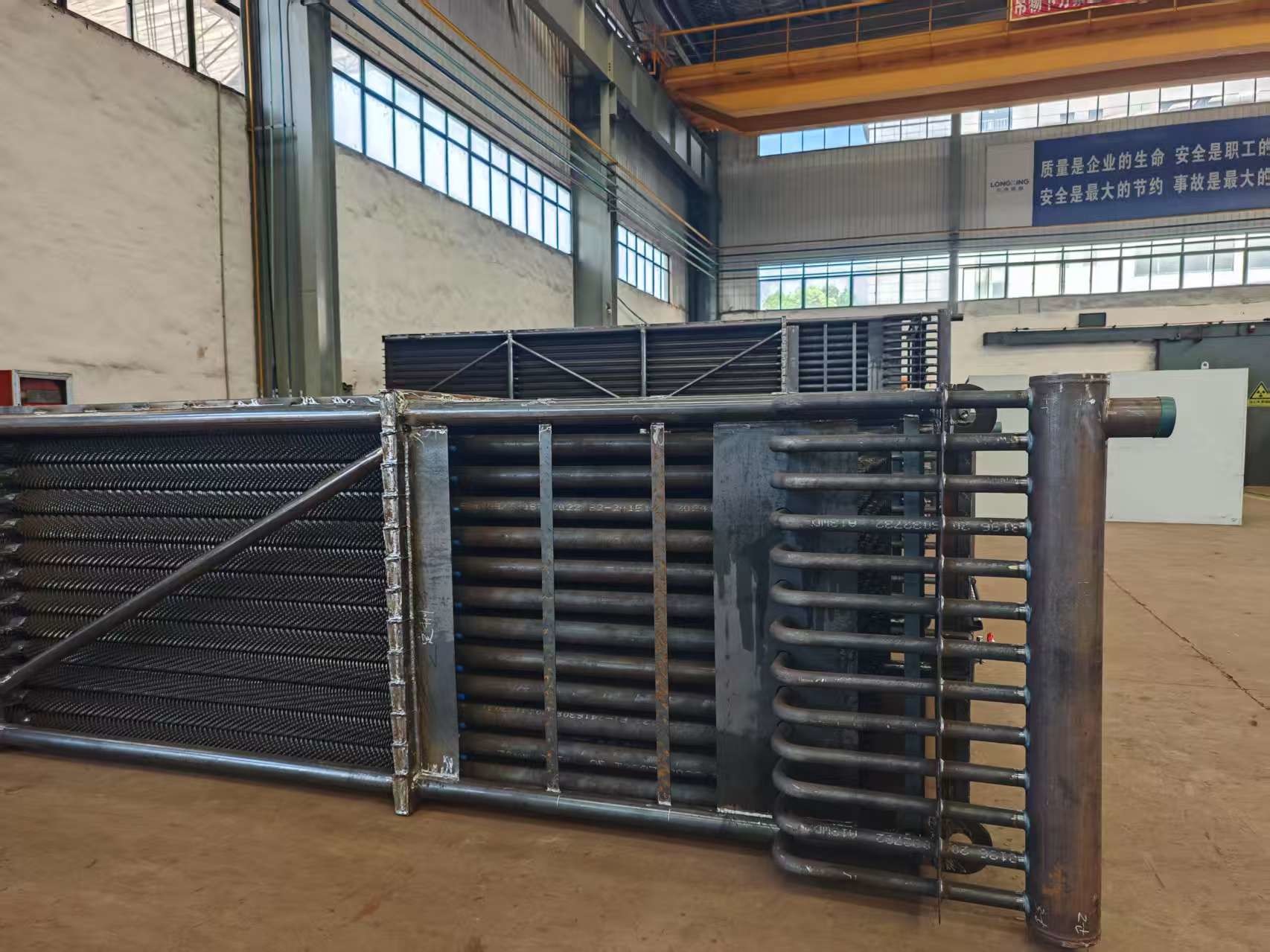

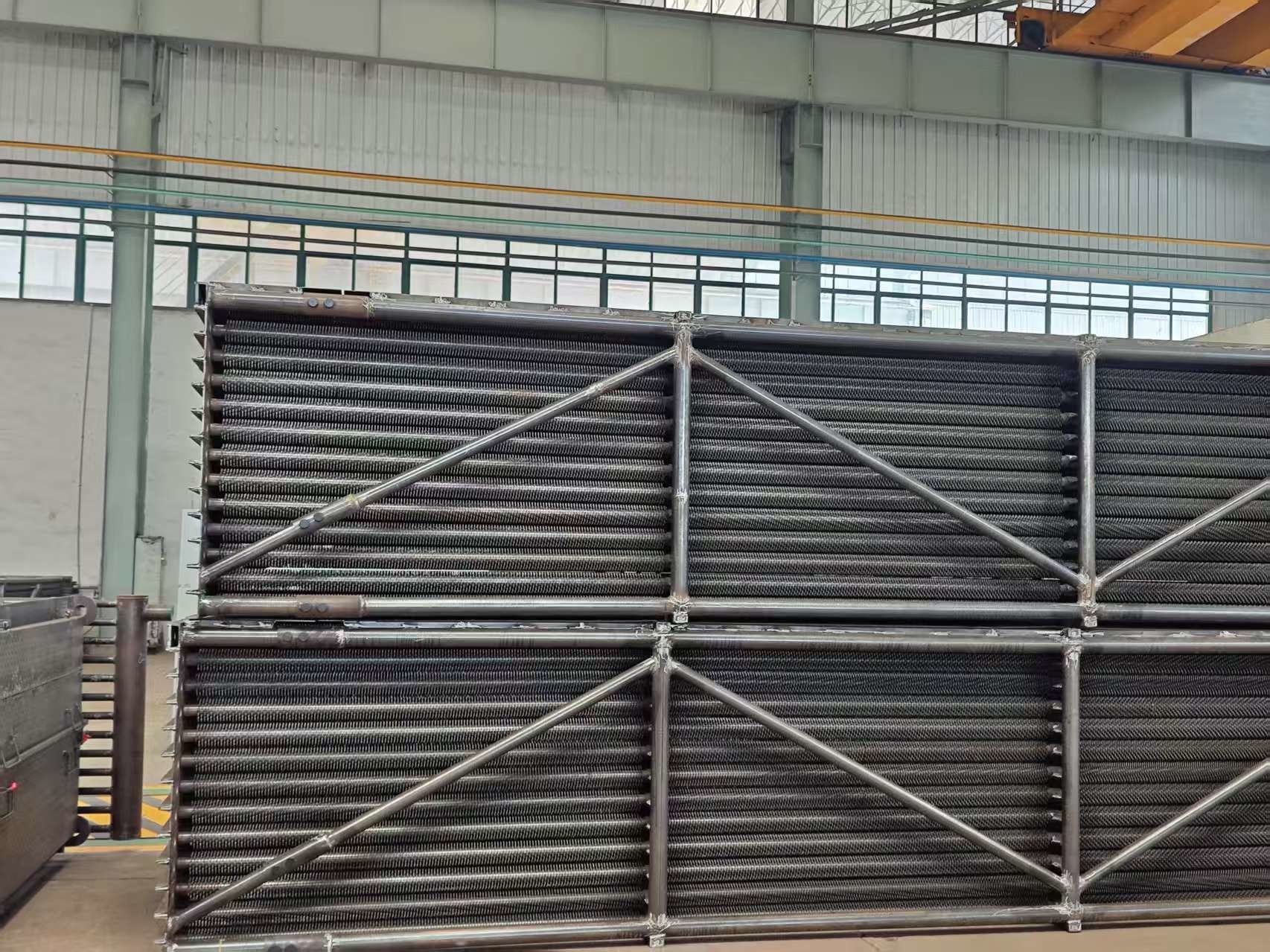

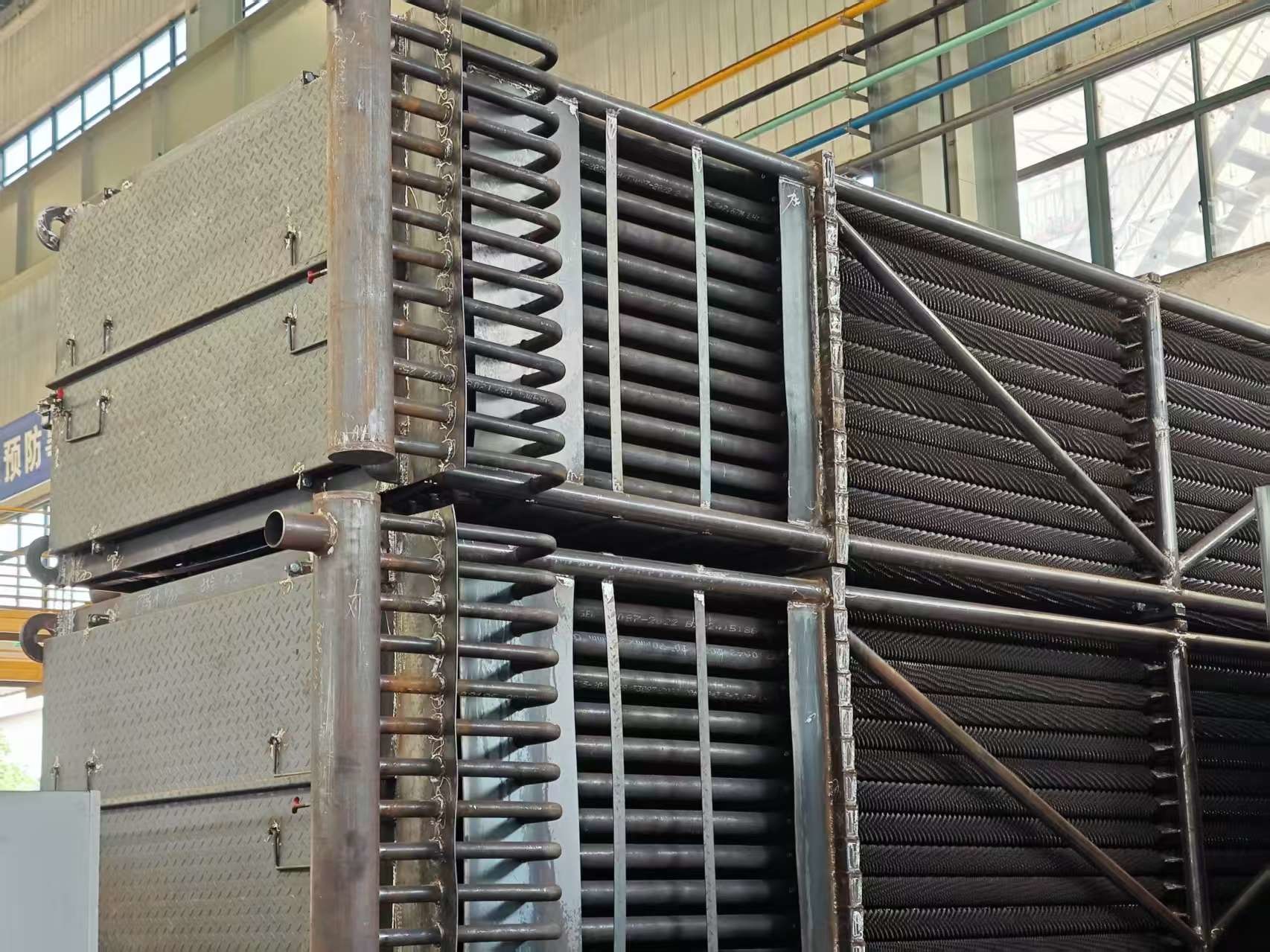

کویلهای اکونومایزر بویلر سفارشی SA210A1 برای زبالهسوزها
اکونومایزر معمولاً کجا نصب میشود؟
در گذرگاه عقب بویلر (بالادست پیشگرمکننده هوا).
توضیحات محصول
اکونومایزرهای بویلر، این مبدلهای حرارتی مجهز به لولههای پرهدار، برای 升温加热液体 (اغلب آب) مهندسی شدهاند، با یک ویژگی کلیدی: فرآیند گرمایش معمولاً مایع را به آستانه جوش خود نمیرساند. در محدوده تولید ما، سه نوع اکونومایزر بویلر موجود است - یعنی مدل لوله بدون پره، طراحی لوله H-پرهدار و نسخه لوله پرهدار مارپیچی. اکونومایزر لوله H-پرهدار، یک واحد انتقال حرارت با عملکرد بالا، ساختار خود را حول لولههای H-پرهدار میسازد.
مشخصات فنی
ساختار مواد
شامل یک سری از لولههای پرهدار مارپیچی، هدرهای ورودی و خروجی، خم، قاب و سایر لوازم جانبی.
آرایش ساختار
آرایش در خط / متناوب.
مشخصات
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربنی، SA210C، SA213T22 و غیره. |
| استاندارد مواد | ASTM، EN یا ISO و غیره. |
| ابعاد | سفارشیسازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF+LF + VD |
| فرآیند | مواد → شمش → نورد گرم/سرد → عملیات حرارتی (نرمالیزه کردن + تمپر کردن) → بازرسی → ماشینکاری خشن → UT → عملیات حرارتی دوم → ماشینکاری نهایی → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
عملکرد
(1) اکونومایزر یک سیستم تولید بخار مانند یک بویلر است. هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه میشود، به بویلر میرود تا با گرم کردن آب، بخار تولید کند.
(2) پس از آن گاز از اکونومایزر عبور میکند، دمای گاز خروجی باقیمانده آب را در اکونومایزر گرم میکند. این به تولید بخار کمک میکند و راندمان را بهبود میبخشد و مصرف سوخت را کاهش میدهد.
(3) یک اکونومایزر از گرمای تلفشده از اگزوز بویلر استفاده میکند که در غیر این صورت به اتمسفر از دست میرود تا (در اکثر موارد) آب تغذیه را به داخل بویلر پیشگرم کند. این راندمان بویلر را بهبود میبخشد و هزینههای سوخت را کاهش میدهد.
مبدلهای حرارتی داخلی
1. زیرسرمایش نیز ممکن است با سوپرگرم کردن گاز خروجی از اواپراتور و رفتن به کمپرسور گاز تولید شود.
2. این سیستمها گرما را از خط مایع خارج میکنند اما مکش کمپرسورهای گاز را گرم میکنند.
3. این یک راهحل بسیار رایج برای اطمینان از رسیدن گاز به کمپرسور و مایع به شیر است.
4. همچنین حداکثر استفاده از مبدل حرارتی را مجاز میکند زیرا بخشی از مبدلهای حرارتی که برای تغییر دمای سیال استفاده میشوند را به حداقل میرساند و حجم را در جایی که مبرد فاز خود را تغییر میدهد، به حداکثر میرساند.
تنوع
اکونومایزر بویلر تأسیساتی
| 1 | HDB اکونومایزرهایی را برای بویلرهای تأسیساتی تولید میکند که شامل بویلرهایی است که با زغال سنگ، چوب، نفت یا سایر سوختهای جامد برای تولید برق از بخار فشار قوی بویلر سوخت میشوند. |
| 2 | این اکونومایزرها معمولاً در گذرگاه عقب بویلر قرار دارند و با لولههایی که به صورت افقی اجرا میشوند، جهتگیری میشوند. آب تغذیه بویلر در جهت مخالف جریان گاز (به نام جریان متقابل) از طریق مدارهای اکونومایزر عبور میکند. |
| 3 | لولههای بدون پره معمولاً برای به حداقل رساندن رسوب خاکستر استفاده میشوند، اما برخی از OEMهای بویلر اکونومایزرهای خود را با لولههای پرهدار، چه مارپیچی و چه پرهدار بلند، طراحی میکنند. |
| 4 | HDB میتواند عناصر اکونومایزر را با لولههای بدون پره، پرهدار مارپیچی یا پرهدار بلند تولید کند و در صورت تمایل، واحد شما را به یکی از انواع لولههای دیگر دوباره طراحی کند. HDB همچنین میتواند هدرهای جایگزین را برای همه اکونومایزرهای بویلر تأسیساتی بسازد. |
اکونومایزر بویلر بستهای
| 1 | HDB دارای قابلیتهای تولید منحصربهفردی است که مهندسان Optimus هنگام طراحی اکونومایزرهای کارخانه اسید سولفوریک و سوپرهیترها از آن بهره کامل میبرند. |
| 2 | اغلب این امر به واحدهای Optimus اجازه میدهد تا برای راندمانهای انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش نیاز به سطح و در نتیجه محصولی با قیمت پایینتر میشود. |
| 3 | HDB از قابلیتهای موجود در محل خود برای پرهدار کردن و خم کردن لولهها، ماشینکاری و ساخت هدرها، سوراخ کردن ورقههای لوله، برش و آمادهسازی تمام مواد محفظه و انجام تمام جوشهای قسمت فشار و محفظه استفاده میکند. |
| 4 | این به HDB کنترل بیشتری بر توالی و برنامه تولید میدهد که به ما کمک کرده است تا به یک رکورد قابل توجه از عملکرد تحویل به موقع دست یابیم. |
اکونومایزر HRSG
| 1 | اکونومایزرهای ماژولهای HRSG امروزی با لولههای پرهای که به صورت عمودی آویزان هستند، پیکربندی شدهاند. HDB کویلهای اکونومایزر را برای تقریباً تمام شرکتهای OEM HRSG ساخته است و ویژگیهای منحصربهفرد هر یک را درک میکند. |
| 2 | در بسیاری از موارد، تأسیسات تمایل دارند اکونومایزرهای خود را از فولاد کربنی ساده به یک ماده آلیاژی ارتقا دهند تا به مقاومت در برابر خوردگی تسریعشده جریان (FAC) در داخل هدرها و خمهای لوله کمک کنند. |
| 3 | HDB یک فروشگاه یکجا برای ساخت اکونومایزر است زیرا ما تمام مواد را آماده میکنیم و تمام جوشکاری قسمت فشار و اتصال را انجام میدهیم، از پرهدار کردن لولههای پرهای، ساخت هدرها و مونتاژ بستهبندی کویل. |
معیارهای تولید و پذیرش
| · | JB/T6512 "بویلر با شرایط فناوری ساخت لوله پرهدار مارپیچی جوشکاری مقاومتی با فرکانس بالا" |
| · | HG/T3181 "لوله پرهدار مارپیچی جوشکاری مقاومتی با فرکانس بالا" |
| · | JB/T6511 "شرایط فنی آزمایش لوله پرهدار مارپیچی." |
| · | JB1611 "شرایط مونتاژ جعبه لوله بویلر" |
| · | JB/T1612 "شرایط تولید فشار بویلر." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار بویلر." |
*توجه: HD BOILER میتواند نوع خاصی از اکونومایزر را با توجه به نیاز مشتری سفارشی کند.
